Ich ziehe und drücke die einzelnen Panels des Cockpits in Form. Was die ganze Sache ein wenig kompliziert macht, ist die Tatsache, dass das ursprüngliche Viper Mock-Up überhaupt keine Inneneinrichtung hatte. Es gab nur einen Sitz für den Piloten, noch nicht einmal einen Joystick zum Festhalten. Für Nahaufnahmen wurde ein separates Set-Piece benutzt, von dem es aber nur sehr schlechte Fotos gibt. Die Cockpits aus den kommerziellen Bausätzen sind mehr oder weniger "kreativ". Um möglichst nahe am Filmvorbild zu bleiben, versuche ich, alle Details vom Set-Piece möglichst genau zu übertragen.

Im Moment sieht's so aus:



Keine Angst, der Knüppel ist nur ein Platzhalter für den endgültigen Joystick.

Regelmäßiger Check, ob alles auch ins Modell passt:



Und ein Blick aus einer wohl bekannten Perspektive:



Ein findiger Fan namens Joel Owens hat sich die Mühe gemacht, alle Panels vom Set-Piece reinzuzeichnen und auf seiner Seite auszustellen. Es sind die besten Panel-Grafiken der Mk. I, die man im Moment bekommen kann. Ich habe ihn kontaktiert und um Erlaubnis gebeten, die Zeichnungen für den Bausatz verwenden zu dürfen. Bin mal gespannt, ob er sich meldet (die Seite wurde seit längerem nicht mehr aktualisiert).

Bis denn!

[dasRoy]

Eine echt tolle Arbeit die du da hinlegst

[Galactican]

Danke, Roy! Deine Sachen sind aber auch nicht ohne!

Als ich nach Referenzmaterial für das Cockpit suchte, stieß ich auf Ian Lawrence und seinen Baubericht vom riesigen 1:12 Salzo Kit. Dabei fiel mir etwas auf, was mich stutzig machte: Die Wände der Cockpit-Wanne schließen bündig mit der Aussparung für das Cockpit ab. Bei allen anderen kommerziellen Kits ist die Cockpit-Wanne größer als die Aussparung. Ein Blick auf die Revell-Neuauflage zeigte, dass eine bündig abschließende Wanne eigentlich nicht möglich sein kann, weil sie dann viel zu klein für den Piloten wäre. Und tatsächlich, sieht man sich den Piloten der Salzo Viper an, bekommt man den Eindruck, als säße ein Kolonialer Zwerg hinter dem Steuer:

http://www.ianlawrencemodels.com/wipsalzoviper7.html
(runterscrollen bis etwa zur Mitte ... und folgende Seiten des Ian Lawrence Berichts.)

Mit anderen Worten, das riesige Fuselage, die Cockpit-Wanne und der Pilot haben verschiedene Maßstäbe und passen eigentlich überhaupt nicht zusammen!

[Galactican]

Die Viper ist das erste CG Modell, das ich komplett in SketchUp texturiere. Frühere Modelle habe ich nur teilweise im Programm texturiert und leere Flächen nach der Abwicklung auf den Druckbögen mit Gimp oder CorelDraw eingefärbt.

SketchUp und die Abwicklungssoftware Pepakura können aber nur Texturbilder mit einer maximalen Größe von 1024 x 1024 Pixeln verarbeiten (größere Maps werden gnadenlos herunterskaliert). Dies entspricht bei Standarddruckauflösung von 300 dpi einem Quadrat mit etwa 8,7 cm Kantenlänge. Da das fertige Modell um ein Vielfaches größer werden wird, benutze ich einen Trick, um die Qualität der Textur zu erhöhen: Ich verwende für jedes einzelne Bauteil mindestens ein separates Texturbild. Mittlerweile habe ich 18 Bilder produziert und auf die Oberflächen gebrannt.

Und so sieht sie im Moment aus:









Die Viper trägt zur Zeit noch ihre Ausgeh-Uniform; sie ist noch fabrikneu und hat noch keine Verschleißspuren. Ich möchte zunächst alle Flächen bedecken und die Panellines richtig hinbekommen. Ist dies geschafft, werden die einzelnen Bilder in Gimp weiterbearbeitet und die Teile dann ordentlich verschmuddelt.

Bis denn!

[Jenny]

Ist das jetzt so eine Vorgabe wie sie auch  bei den 3-D Projekten verwendet wird?
Das würde ja ungeahnte Perspektiven öffnen.
Auf alle Fälle sieht es "furchtbar" cool aus. Echt genial was Du hier so zeigst.
HGJ

[Galactican]

Danke, Jenny! Das ganze Modell entsteht zuerst im Computer mit einem 3D Programm. Wenn es fertig ist (mit den endgültigen Texturen und nach der Feinkorrektur) könnte man es durchaus in anderen Applikationen verwenden und damit u. a. einen Film drehen, Wallpaper erstellen, ein Videospiel bereichern und und und. Ich konstruiere es im Moment aber mit dem Hauptziel, daraus ein baubares Modell zu erstellen. Dazu müssen einige Bereiche absichtlich vereinfacht werden, weil's sonst zu knifflig wird. Später könnte man die feinen Details noch dreidimensional herausarbeiten, um ein voll-plastisches Modell zu bekommen. Dies mache ich gerade mit dem 3D Modell des Colonial Blasters. Den Trick mit den Texturen habe ich bereits erfolgreich bei meinem Yoda angewendet. Die Texturen müssen hoch-auflösend sein, damit sie nachher scharf bleiben. Es gibt viele Modelle, die zunächst super aussehen, beim näheren Hinschauen aber eine Textur zum Weglaufen haben (unscharf, voller Artefakte, einfach nicht schön). Wenn alles klappt, sollte alles aussehen wie mit der Airbrush gespritzt und danach trockengebürstet.

[Callamon]

Die Viper trägt zur Zeit noch ihre Ausgeh-Uniform; sie ist noch fabrikneu

DAS wäre übrigens auch mal eine feine Idee: Eine Viper-Fabrik, oder auch einfach deren "Parkplatz": Schon mal den Parkplaz einer Autofabrik gesehen, wo die ganzen Neuwagen gelagert werden? Reihe um Reihe funkelnagelneuer Autos... nur eben dann mit kolonialen Vipern.

Vielleicht welche in besonderen Staffelmarkierungen, oder mit abgedecktem Cockpit, ohne Waffengondeln oder, oder, oder... aber eben alles in Reih' und Glied und funkelnegelneu.

Hm... wäre AUCH ein interessanter Groupbuild, speziell für sowas wie die SpaceDays...

[Galactican]

DAS wäre übrigens auch mal eine feine Idee: Eine Viper-Fabrik, oder auch einfach deren "Parkplatz": Schon mal den Parkplaz einer Autofabrik gesehen, wo die ganzen Neuwagen gelagert werden? Reihe um Reihe funkelnagelneuer Autos... nur eben dann mit kolonialen Vipern.
...
Hm... wäre AUCH ein interessanter Groupbuild, speziell für sowas wie die SpaceDays...

...



Na, jetzt hast du mich auf was gebracht! Das wäre ja dann wie die Launch Bays von Klaus. Die Idee ist spitze, und das hat wirklich noch niemand vorher gesehen.

Nachdem das UV-Mapping abgeschlossen ist, kann ich die Texturen mit einem Klick gegen neue austauschen. Verschiedene Markierungen stehen sowieso auf meiner Liste. Das wäre also schon mal kein Problem. Ich hatte auch daran gedacht, eine Cut-Away-Version zu machen, aber da ist mir UHU02 mit seinem X-Wing zuvorgekommen (man will ja nicht kopieren  ). Man müsste aber dann mit einem kleineren Modell arbeiten, sonst bräuchte man bei dem geplanten Maßstab wirklich eine Fabrikhalle, um die Vögel unterzubringen..!

[Galactican]

Kleines Update: Das "Kinn" ist da und die Engines haben ihre Streifen bekommen.

[swordsman]

Das letzte Bild kommt echt  - das mit nem Weltraumhintergrund als Poster oder Kunstdruck waere echt der Hammer!!
Dieser Sichtwinkel ist genial- so kommen alle Atribute der Viper zur Geltung

[Galactican]

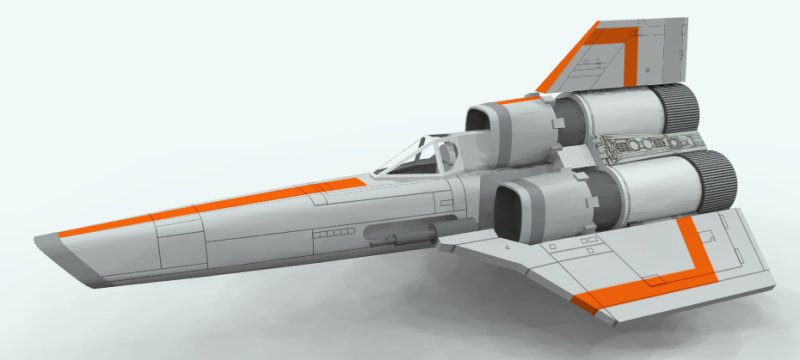

Ich experimentiere noch mit den Render-Settings (noch etwas comichaft), aber fürs erste ein kleines Augen-Zuckerli:





[swordsman]

Jau, wie geil ist das denn!?
Wo ist hier der "Gefaellt mir" button? Ach ja, das ist eine andere Bausstelle....
Deshalb gibst jetzt die hier:

[Jenny]

Ich habe das Bild jetzt mal für einige Zeit auf meinen Computerdektop auf Arbeit.
Allerdings fliegt die Viper ohne Pilotin...
HGJ

[Callamon]

Dieser Sichtwinkel ist genial- so kommen alle Atribute der Viper zur Geltung

Echt? Hm... für mich sieht sie aus dieser Perspektive nicht sehr elegant aus, sondern eher wie eine schwangere Ente.

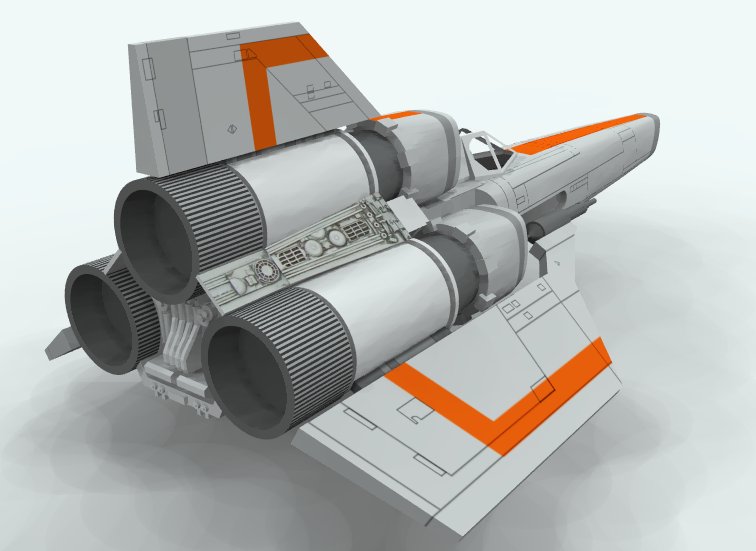

DAS Bild hier erweckt bei mir eher den Eindruck von "Schnell, wendig, gefährlich!":

[Galactican]

Hm... für mich sieht sie aus dieser Perspektive nicht sehr elegant aus, sondern eher wie eine schwangere Ente.

  LOL! Ist ja alles Geschmacksache. Und noch nicht ganz fertig. Der Unterschied zwischen der schwangeren Ente und dem Windschneider ist, dass die Ente mit Parallelprojektion gerendert wurde, das andere mit Perspektivprojektion. Da kann man mal sehen, wie so etwas das Aussehen verändert. Fast so wie beim Landram, der ja einmal schneidig daherkommt und ein anderes Mal als Bulli (gleiches Modell, andere Linse). Aber toll, dass es euch gefällt. Es wird noch besser..!

[struschie]

Schööööön wirds! Sehr, sehr schön!
Auf das Papiermodell hätte ich auch mal Bock

[Galactican]

Bald, schon sehr bald. Ich muss mich nur noch ein wenig um die Mk. II von UHU02 kümmern, eine rudimentäre Hangaranlage als Display vorbereiten, was "Kleines" vom Mond bauen und ein Farnsworth für Halloween fertig machen.

[Galactican]

Hi, CM! Ich habe im Post oben das verkleinerte Bild gegen das Original ausgetauscht, aber es ist nicht größer als 1280 x 1024 pix (sorry!). Es war ja nur als Appetizer gedacht und nicht als Kunstwerk..!

Übrigens, es geht bald weiter mit dem Projekt. Joel Owens hat mir erlaubt, seine Grafiken fürs Cockpit zu benutzen.

Ich arbeite weiter an der Textur und werde erst einmal dafür sorgen, dass alle Panellines richtig sitzen. Dann kommt das Verschmuddeln, auf das ich mich richtig freue!

[Galactican]

Hehehe, was es nicht alles gibt!

Cooles Cover. Und ZZ Top ist ja auch cool.

Ich habe gerade festgestellt, dass ich noch ein paar Bilder in meinem Ordner habe, die ihr noch nicht gesehen habt. Da sich einige für SketchUp interessieren, möchte ich euch meinen kleinen Textur-Trick nicht vorenthalten.

Wie bereits gesagt akzeptieren SketchUp und Pepakura Texturbilder mit maximal 1024 x 1024 pix Kantenlänge. Das reicht im Allgemeinen für kleine bis mittelgroße Modelle. Um wirklich in Hi-Res arbeiten zu können, ohne teure Zusatzsoftware gebrauchen zu müssen, habe ich für fast jede Fläche eine eigene Textur in maximaler Größe erstellt. Dazu schalte ich in SketchUp auf Parallelansicht, ziehe ein Rechteck über die zu texturierende Fläche und fülle dieses mit der Textur. Dann richte ich sie aus, skaliere sie etc., bis alles passt. Die Rechtecke mit der Textur schiebe ich parallel zur texturierten Modellfläche weg vom Modell, damit sie mir bei der weiteren Arbeit nicht im Weg stehen. Danach projiziere ich die Textur auf die Fläche des Modells mit folgendem Trick:



Am Schluss wird das Rechteck ausgeblendet, um die freie Ansicht auf das Modell wieder herzustellen.

Blendet man alle Ebenen meiner Datei ein, so erkennt man DAS:







Das Dunkle in den unteren Bereichen sind Schatten (habe mit Schatten gerendert). Die Viper steht direkt auf dem Boden des 3D-Raums. Die Textur-Rechtecke können an jede beliebige Position verschoben werden, sie müssen aber immer parallel zur Fläche stehen, auf die die Textur geprägt werden soll. D. h., man könnte auch die Rechtecke für die Unterseite ganz nach oben schieben, oder alle Rechtecke für die Seiten auf eine Seite schieben. Man muss sich dann aber immer merken, welches Rechteck für weche Fläche zuständig ist. Daher behalte ich meistens alles dort, wo es tatsächlich hingehört (Flächen für die rechte Seite nach rechts, für die linke nach links usw.).

Hat man erst einmal die Texturen appliziert, ist es dann auch ganz einfach, dem Modell einen neuen Look zu geben: Man muss dazu nur das Texturbild (in Gimp) ändern und in SketchUp neu laden. Dabei wird das alte Bild gegen das neue ersetzt und erscheint an genau der Stelle, wo es hingehört. Natürlich sollte man tunlichst vermeiden, das Texturbild zu beschneiden, da es dann nicht mehr richtig passt (man müsste es dann erneut ausrichten und projizieren; Skalieren ist aber kein Problem).

[Galactican]

Ich bastle noch an der Textur. Es geht aber bald weiter!

[struschie]

.... bin. sehr gespannt!!!

[Galactican]

Sooo, damit Jenny & Klaus nicht so einsam sind, kommt hier Verstärkung für die Battlestar-Build-Brigade:



Das große Auffalten hat begonnen. Die Textur ist noch nicht final. Höchstwahrscheinlich verschiebe ich die Schnittkante nach oben, weil der orange Streifen später separat aufgeklebt wird. Dadurch könnte ich den Saum gut verstecken.

Demnächst mehr!

[Galactican]

So, die Außenhülle der Nase ist aufgefaltet (gute 4 A4-Seiten). Damit die Nase nicht unter ihrem Eigengewicht nach vorn fällt, kam mir eine Röhrenkonstruktion in den Sinn zur Stabilisierung. Ich hätte gern ein paar Stangen durch das gesamte Modell gezogen, aber das Cockpit stand dem im Weg. So muss eine Verlängerung nach hinten reichen. Der Kasten wird später in ein entsprechendes negatives Gegenstück im Engine-Block einrasten. Dadurch wird der Vogel wohl hoffentlich so stabil wie mein Colonial Blaster.



Die Textur werde ich genau wie bei der Aurora bearbeiten. Meine erste Idee, die projizierten Bilder direkt zu verwenden, war wohl gut, aber ich befürchte, dass ich dabei die Linienstärke nicht konstant halten kann. Da dieses Modell das ultimative Viper-Mk-I-Kartonmodell werden soll, gehe ich lieber auf Nummer Sicher und mache alles per Hand. Wie ich bereits sagte, es gibt viele Wege zum Ziel. Hauptsache, am Ende sieht's gut aus.

Die Linien der Nose-Section müssen noch etwas nachgearbeitet werden, denn die Seiten sind nicht gleich. Was nicht jeder weiß: Auf der rechten Seite gibt es andere Details als auf der linken, was man relativ schwer erkennen kann, da die Viper meistens von links gefilmt wurde. Bis später!

[Jenny]

Ich freue mich schon auf weitere Bilder. Ein sehr schöner Start.
HGJ

[Galactican]

Sechs Seiten sind schon gut gefüllt. Ich bin nun dabei, die Antriebssektionen aufzubrechen. Dabei muss sicher gestellt sein, dass die Flügel und die Finne eine stabile Basis haben, damit sie nicht wackeln oder abreißen. Da die Antriebssektionen aus Röhren bestehen, muss eine solche stabile Basis erst einmal geschaffen werden. Dazu habe ich die Zentralröhre in zwei Hälften aufgeteilt. Diese werden an ein gerades Mittelteil geklebt und der Flügel / die Finne wie ein Hütchen aufgesteckt. Hier eine Skizze zur Verdeutlichung:



Die Technik habe ich mir von Martin's Thunderfighter abgeguckt.
