Stargate Stargate Atlantis, Midway Station im Bau mit Puddle Jumper

[Sheriff]

Wahnsinn wie du dir in Rekordzeit so riesige Teile zusammenzimmerst. So nebenbei mal 1,5 Meter Rundstab verbaut.

Ich weiß nicht ob man das nachher vor diesem großen Modell so auf Anhieb sieht, ich würde die Stoßkanten (auf dem dritten Bild gut zu sehen) fein nachspachteln und insgesamt alles nochmal schleifen. Das lohnt sich.

Freu mich auf jeden Fall auf weitere Updates

[Wabie]

Nabend zusammen,

hier ein kleines Update zur Midway und zum Puddle Jumper.

Ich habe nochmal die Linie der Schutzgitter aufgenommen, die 2 Teile werde ich zum Ende noch verbinden, denke das sieht dann stimmiger aus,

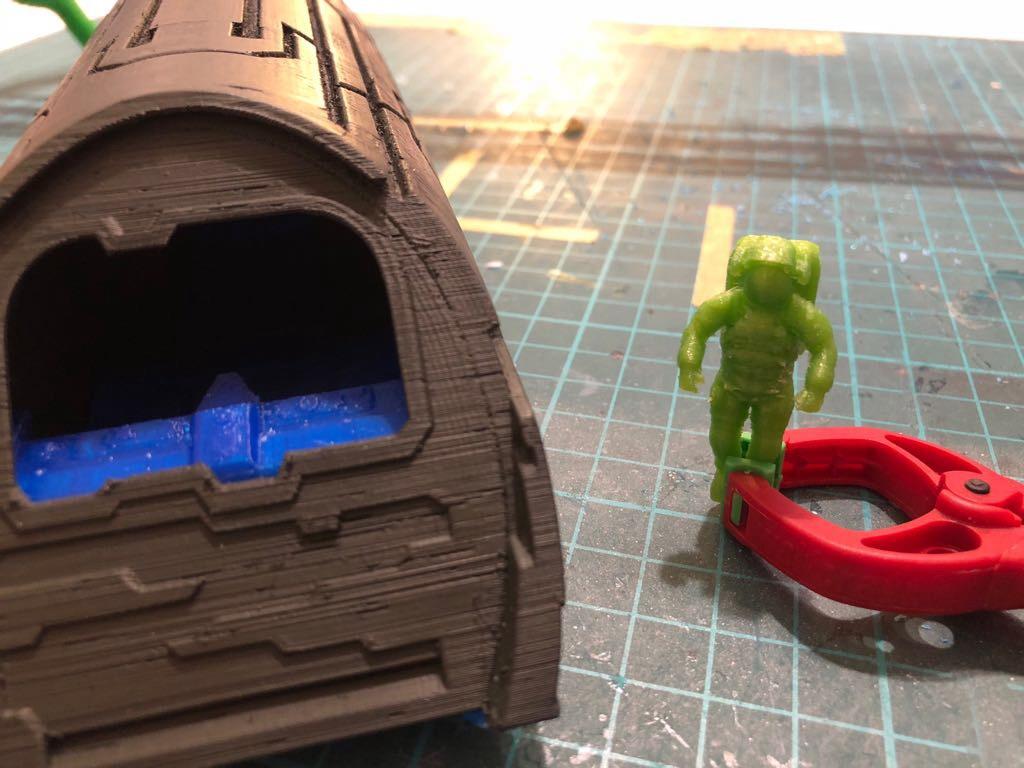

Hier der gedruckte Jumper grundiert,









  man sieht die Drucklagen doch durchschimmern, habe die etwas aufgefüllt mit Holzleim und dann noch geschliffen, garnich mal so schlecht für selbst gedruckt  aber da hat ja jeder seine Meinung.

für die Grundfarbe habe ich gelb/oliv genommen, fand das passend.

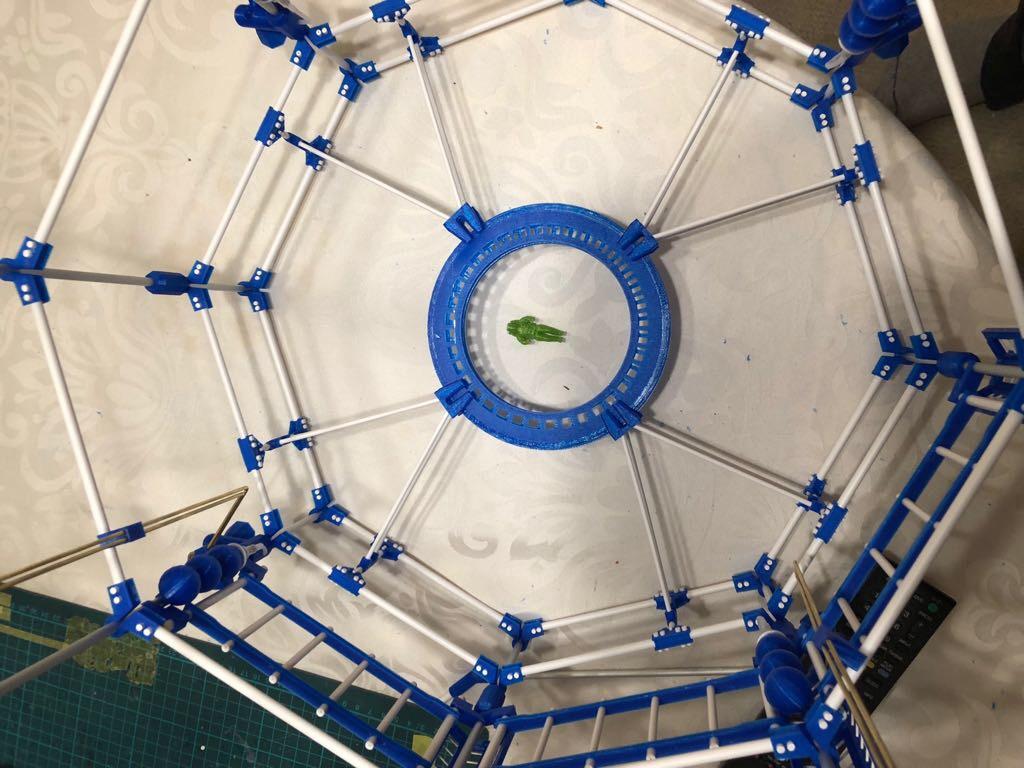

das Gate auf der Pegasus-Seite wird etwas dicker, da ich da ja noch die ganzen LWL unterbringen muss. Hier die Montage der Halterungen,









der Jumper in der Station,

















So das war's erstmal für heute, ich hoffe es gefällt,

Fortsetzung folgt.

Ne gute Nachricht habe ich auch, der Urlaub ist genehmigt worden  und der Transporter ist so gut wie sicher  Darmstadt kann kommen, meine Frau freut sich auch schon

Ich wünsche allen einen schönen Freitag Abend und frohe Ostern.

[Wabie]

Nabend zusammen,

ich habe heute eine weitere Idee in das Projekt eingebracht. Die Manövriertriebwerke brauchen ja eine Treibstoffzufuhr, so habe ich kurzerhand entschlossen, das es zu den kleinen Bustertanks auch einen Haupttank an der Unterseite der Station geben soll, von dem die Manövriertriebwerke betrieben werden.

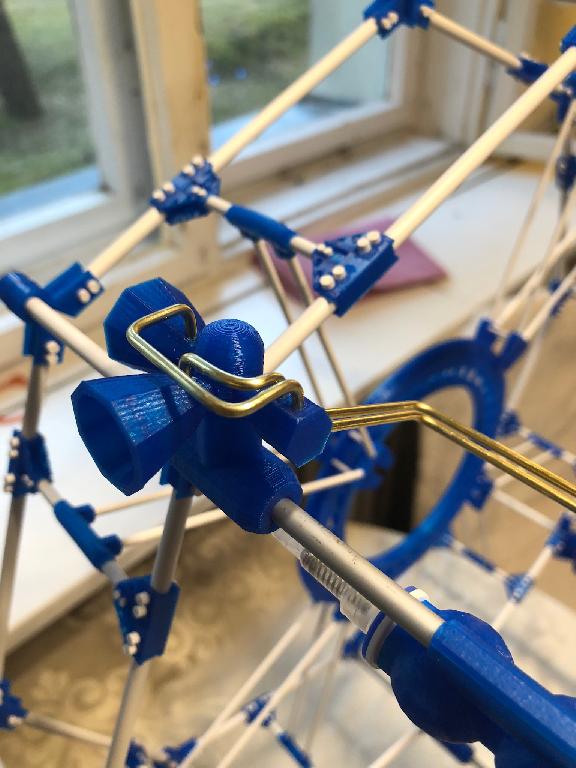

die Leitungsverlegung erfolgt innerhalb der Station und führt von jeder Düse zur zentralen Steuerung an die Unterseite der Station,





















das sind die Aufnahmen der Seitenstreben und Wände, ich hab die flexibel gehalten, damit bei Änderungen nicht gleich die ganze Station demontiert werden muss









So das war's mal wieder für heute, ich hoffe es gefällt.
Der verrückte  macht für heute Feierabend
Fortsetzung folgt
Ich wünsche euch allen einen schönen Abend und frohe Ostern

[HangMan]



sag mal, dieses Bauteil auf dem 2. Bild, transparenter Kunststoff mit der Feder darin:

Was ist das?!? Aus einem Feuerzeug?!?

[Wabie]

Das ist der Zerstäuber von meinem Nasenspray

[HangMan]

ah, cool! THX!!!

[Wabie]

Hallo zusammen,

erstmal frohe Ostern an alle

habe heute die erste Seitenwand zusammen gesetzt und montiert,

die Aufnahme für die Rundstäbe als Einzelteile,



zusammen, somit entsteht eine Schattenfuge von vorne und hinten,





die Zwischenstreben,



einmal komplett



hier am Objekt,





So das war's für heute,
Fortsetzung folgt
Schönen Abend wünsche ich euch allen.

[Ramirez]

Oh man, Du bist echt dem Wahnsinn erlegen.

Echt tolle Details die du da einbaust.
Gibt ja auch genug Platz.
Arbeites du eigentlich nach einem Referenzbild?

Freue mich schon auf die Beleuchtung.

[Wabie]

Ja hier ist der Link,

https://www.google.de/search?q=sga+midway+station&client=safari&hl=de-de&prmd=misvn&source=lnms&tbm=isch&sa=X&ved=0ahUKEwi5qYiLpZnaAhUPsaQKHQbuAE4Q_AUIEigC&biw=1024&bih=671#imgdii=fvdC3YWaO02D_M:&imgrc=7VhxLa6Z2pLpfM:

Ich bekomme das mit dem Zitat nicht hin

Edit:

[Ramirez]





[joeydee]

Schöne Fortschritte

Ich hab mal in deinen Beitrag ein Zitat eingefügt, wenn du ihn editierst siehst du wie es geschrieben wird.
- kein Google-Link, keine Webseite, sondern der reine Bildlink, ggf Rechtsklick "Grafik anzeigen"
- in img-Tags einbetten
- diese in Quote-Tags einbetten und in der ersten eckigen Klammer mit quote=http://webseite.de die Internet-Quelle (Seite, auf welcher das Bild veröffentlicht wird) angeben. Sieht dann ungefähr so aus (ohne Leerzeichen):
[ quote=Webseite ] [ img ] Bildlink [ /img ] [ /quote ]

[Wabie]

Vielen Dank Jochen
Dann müsste ich das nach der Anleitung auch schaffen

Jetzt geht's an die Massenproduktion der Seitenteile





Wünsche noch einen schönen Mittwoch

[Wabie]

Nabend zusammen,

ein ganz kleines Update
Habe mal die etwas größere Seitenwand zusammen gesetzt

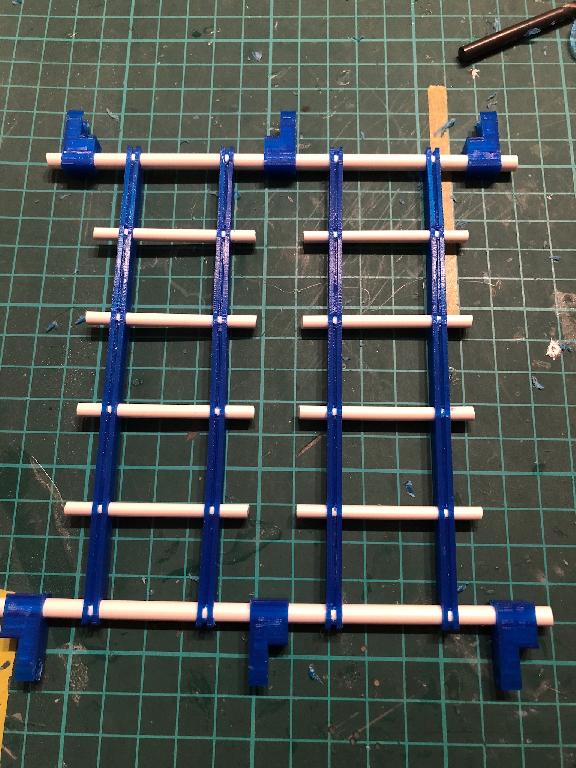

Hier die Wand,



Im Vergleich zur kleinen,



und an der Station,





Jetzt noch 24x  ick freu mir.

Fortsetzung folgt,

Wünsche euch allen einen schönen Abend

[Wabie]

Guten Morgen zusammen,

kleines Update von gestern,
ich habe begonnen die Seitenwände zu montieren,









Habe bloß ein kleines Problem, dass Material schwindet wie nix
Muss schon wieder nachbestellen
Ich habe round about 20m 5mm; 15m 4mm; 8m 3mm; 10m 2mm und 12m 1mm Rundstäbe verbaut. Jetzt kommen nochmal 10m 5mm und 10m 4mm Rundstäbe dazu.
Vom Filament mal abgesehen (1,5 Rollen bisher)
Mal sehn was noch alles kommt  dass Ende ist noch nicht in Sicht

Ich wünsche euch einen sonnigen Sonntag

[Galactican]

Knaller! Sieht echt gut aus und bei der Größe schafft es wohl schon jetzt einen "Riesen"-Eindruck!

Könnte man für einen LEGO-Technik-Baukasten vorschlagen..!

[Wabie]

Hallo zusammen,

Vielen Dank  das freut mich das es gefällt.

Es ging weiter mit den Seitenwänden,

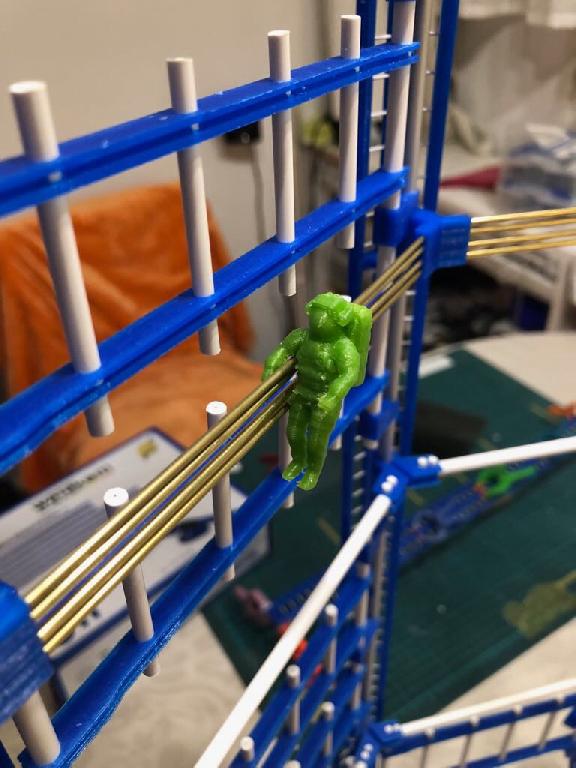

Ich habe meinen Astronauten wieder gefunden
Die Größe müsste passen. Werde den warscheinlich als Schweißer in das Model einbringen



Hier mal im Vergleich zum Modell

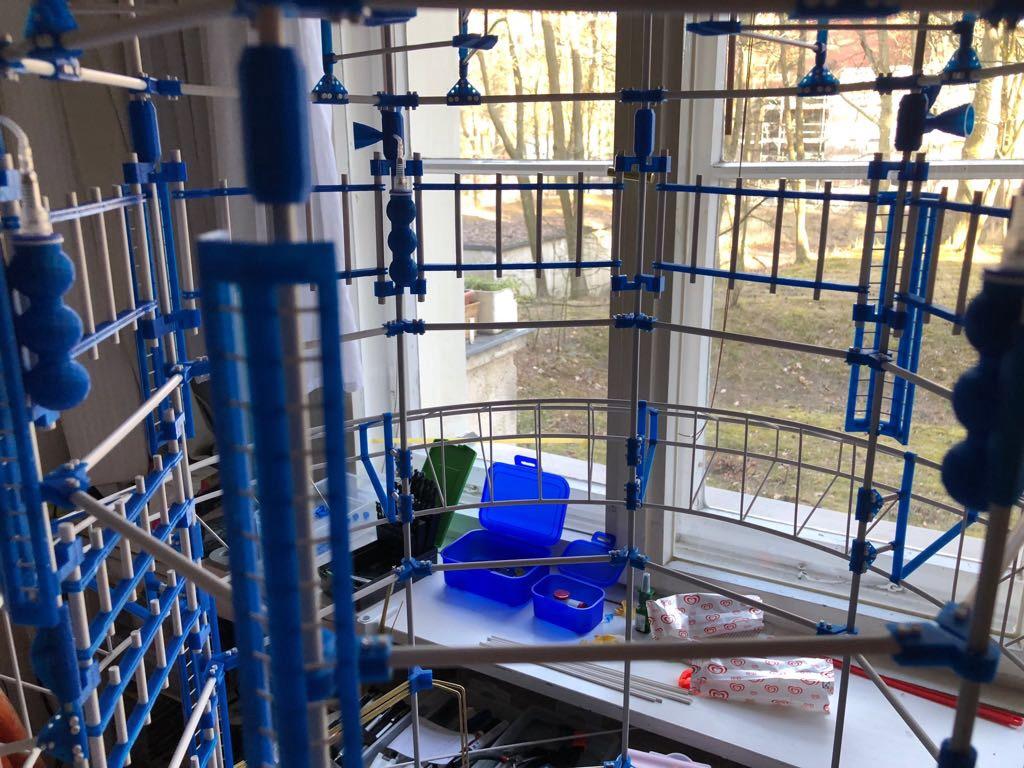

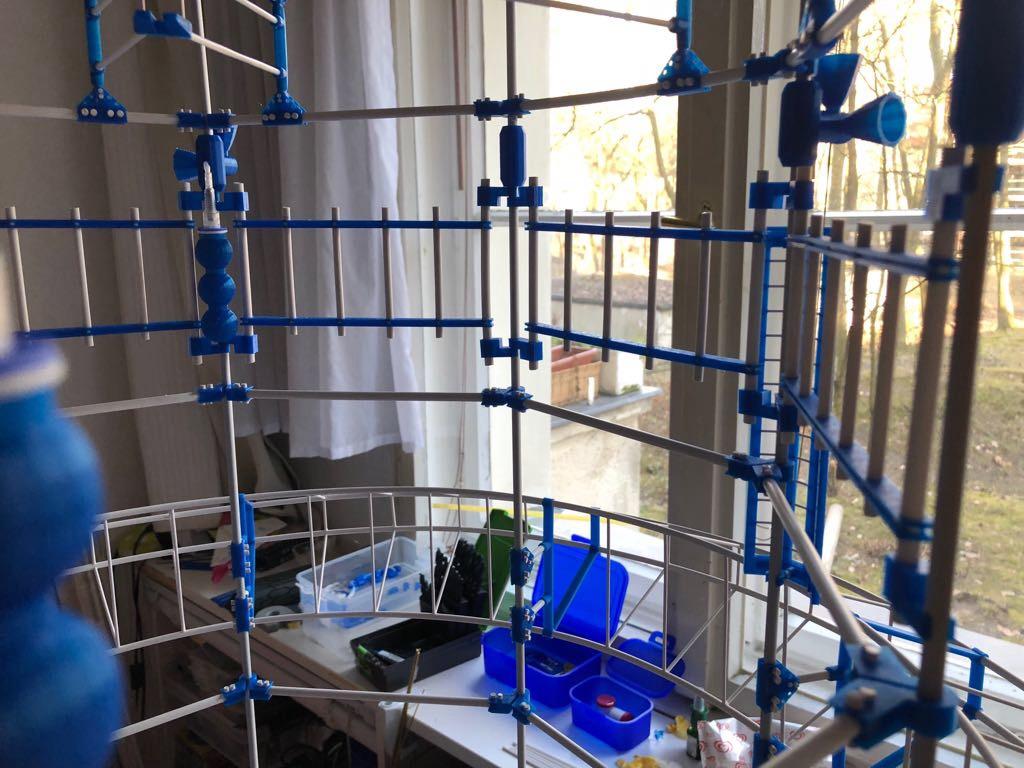

Hier mal 2 Fotos zur Übersicht,





Das war's dann mal wieder  Fortsetzung folgt
Ich wünsche allen einen schönen sonnigen Sonntag Nachmittag

[Sheriff]

Du bist ja irre

Richtig krass. Krieg ich das wenn's fertig ist?


[Wabie]

Ich nochmal,

Habe den Treibstofftank heute noch angefangen,

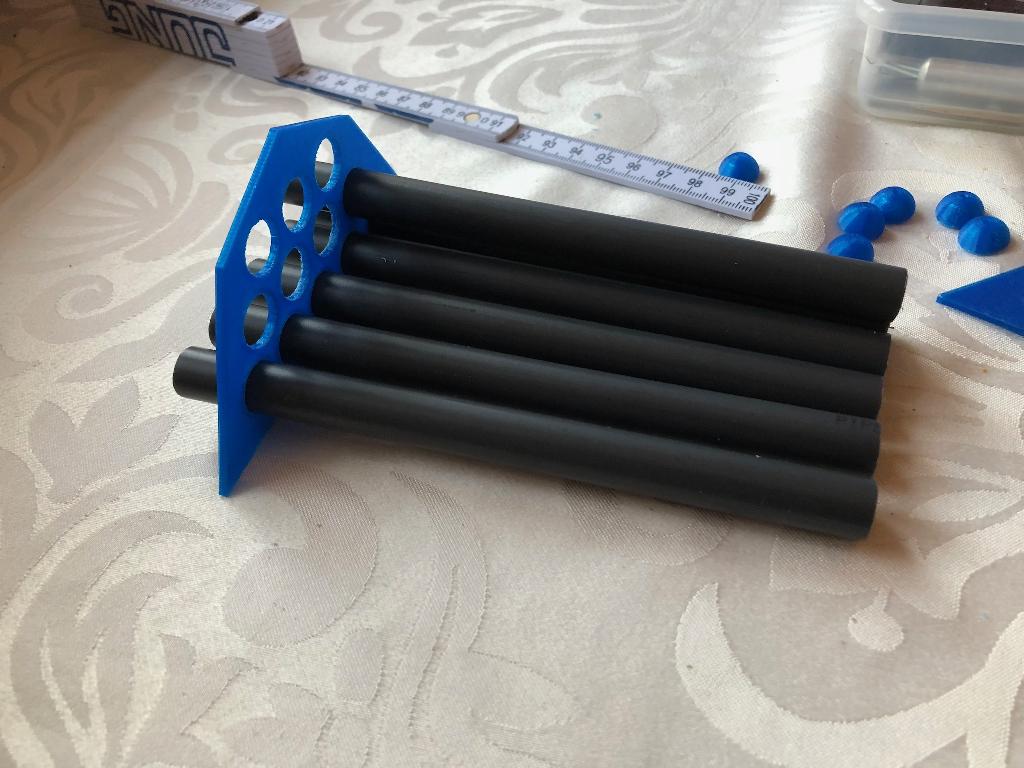

hier die Teile,



die Behälter eingesetzt,









die Endverschlüsse



hier mit Öffnung für die Leitungen,





So das war's jetzt aber wirklich für heute,

Einen schönen Abend euch noch

[Callamon]

Genialst

[Wanessa]

  du wahnsinniger.....beim Zeus das wird wirklich FANTASTIKO  bin total begeistert...hammer
ps
bei eurem nächsten urlaub......stellt mich als putzfrau ein.....als bezahlung nehme ich dein druckerchen und die  tischdecke mit

[Wabie]

Hallo Wanessa,

Ich werde die Decke mit zu den SD's mitnehmen  wenn die Frau mitspielt
Ist mir auch aufgefallen das die ziemlich oft im Bild ist
Irgendwie ein Erkennungszeichen, die Basteldecke.
Ich glaube, den Drucker gebe ich nicht mehr her. Man kann fast alles drucken, was man benötigt. Software (Tinkercad) ist auch super zu bedienen, kann ich nur empfehlen, für einfache Formen ist die Spitze.
Habe jetzt in den Drucker ca. 200 Euro investiert. Die haben sich echt gelohnt.

[Wabie]

Nabend zusammen,

habe heute die Treibstoffbehälter geschlossen,







und die Treibstoffleitungen montiert









Jetzt fehlt nur noch der Treibstoffverteiler
Den werde ich mal zum WE entwerfen.

Fortsetzung folgt

Wünsche noch einen schönen Abend

[urban warrior]

Abgefahren, wie sich Deine Projekte entwickeln! Echt genial!

[Wabie]

Hallo zusammen,

ich mal wieder,  heute habe ich mich um die Manövrierdüsen gekümmert, die ursprünglichen haben mir nicht gefallen. Da ich die ja auch noch beleuchten möchte, habe ich das alte Design einfach mal entsorgt.
Hier jetzt die neuen in der Entwicklungsphase,





der LED Halter,



mit LED,





an der Düseneinheit,





mal nen Test, die flackern auch dezent,



die imitieren den Verbrennungsstrahl der Düsen,



mal in verschiedenen Lichtstärken,





habe in dem Zuge auch die Leitungen oberhalb ausgetauscht, die alten waren für die Einspritzleitungen etwas zu Fätt









Das war die erste Manövrierdüseneinheit, weitere 7 folgen.

Hier mal die Einheit am Model,













und hier die Halterungen der Treibstoffeinheit,

die Konsolen,



so soll die Einheit drauf sitzen,









dass werden die Halteklammern für die unteren Konsolen,





so sieht der zusammengesetzt aus,



so sitzen die an der Treibstoffeinheit,



komplett ohne Behälter,



hier mit,



dass sind die seitlichen Halter für die Stabilisierung,



Komplett im Bauch der Station,









und hier nochmal von unten,







So das war's für heute, Fortsetzung folgt.

Ich wünsche allen einen schönen Samstagabend

[Callamon]

Mich stören bei ED Prints ja oft die Printlines. Bei diesem Modell ist es aufgrund des Setups als „in Konstruktion“ aber überhaupt nicht störend. Echt klasse.
