ST JJverse Revell Enterprise 1:500

[HeiHee]

@driveaholic: Messingröhrchen ab 2mm gibt's im Baumarkt, den (Feder-)Stahl habe ich von Conrad (Sortiment von 0,5 bis 5mm), Zahnräder und Getriebemotor von Solexpert.

@Kleinalrik: Der Draht hat im Röhrchen genug Spiel, außerdem kommt harz- und säurefreies Öl dran...

Ein zusätzlicher Spant kommt noch rein - dahinter verschwinden Motor und Getriebe und ich kann LED draufkleben...



Die Maße werden sich wohl auch noch ändern...

[HeiHee]

Es geht weiter: Erst mal die Base...

Hier hinten kommt ein Schalter rein


Von unten sieht's dann so aus - zusätzliche Verstärkung aus Spritzling...


Mit Schalter auf Platine...


...dann so


Dann Grundierung (Schalter ist jetzt erst mal nicht eingebaut, klar )


Und der Rest Alclad Stahl von meinem Cylonen


Von den Fotoätzteilen kommt dann noch das Schild dran...

Die Bussard-Skizze sieht jetzt so aus:


Der zusätzliche Spant sitzt dann hier:


Der kleine "Lüfter": Das 2mm Messingröhrchen habe ich senkrecht angelötet. Warum nicht geklebt? Ausrichten ist einfacher! Messen, heiß machen und richten, messen,... Als Zentrierhilfe eignet sich so übrigens bestens ein Zahnstocher - festkleben kann der ja nicht...


Austrennen und zurechtbiegen. Den Ring habe ich mit Cyanacrylat geklebt.


Der große "Lüfter": 2mm Messingröhrchen angelötet, der 1,2mm Federstahl ist eingeklebt - der lötet sich nicht so gut...


Das gleiche Spiel wie beim kleinen...


Die restlichen Teile drangeklebt (laut Pragrafix drehen die "Minilüfter" ganz vorn sich wie der innere - wäre zu viel des guten... ).
Paarung beachten: Sie sind gegenläufig.


Die Lüfter habe ich in Panzergrau bemalt - schwarz war mir zu dunkel, alles andere zu hell...

Getriebe: "Gehäuse" ist Hartpapier-Platine ohne Kupfer (klebt sich gut), Frontplatte und Boden verklebt, abgegossene Platte und den Spant aufgeschoben, Achsen und Zahnräder gesteckt und schön leichtgängig ausrichten...


Das untere Zahnrad hat als Achse eine Schraube. Das vordere Zahnrad kann jetzt mit Cyanacrylat verklebt werden, dann das hintere, zuletzt die hintere Getriebeplatte (dann ohne den weißen Papierstreifen)


Erst den Spant an die Bussardkuppel geklebt (in der Gondel ausgerichtet), dann die Platte an die Kuppel. Getriebe sauber ausgerichtet und mit dem Spant verklebt. Motor mit Isolierschlauch angekuppelt und in Gummi gelagert - fertig.


Mit blauer Beleuchtung dann so:


Falls es euch aufgefallen ist: Spant und Außenwände im inneren Bussard-Bereich sind schwarz! Warum? Im Film sieht man hinter dem Bussard nicht viel und die LED vorn muß nur den seitlichen Streifen der Gondel richtig beleuchten. Das wenige Streulicht reicht dann aus, hab's schon getestet...

Übrigens: Läuft! (Am Getriebe ist ein harz- und säurefreies Universalöl - Fett gab zu viel Widerstand)


Heiko

[Wabie]

Hammer!
Gefällt mir sehr gut

[HangMan]

sehr geil!!!

[The Doctor]

Boah!

The Doctor

[driveaholic]

Ich muss sagen, da bleibt einem echt dsie Spucke weg!

Machst du eigentlich jetzt noch einen Dauerversuch in bezug auf die Haltbarkeit? Ich hätte bei
einer derart komplexen Maschinerie Angst, dass kurz nach dem Zusammenbau irgendwas den
Löffel abgibt.

Ach... Auftragsarbeiten nimmst du nicht an oder? Ich hätte auch noch ne JJ-prise

[urban warrior]

Abartig geil! Und das in der Größe ...

[HeiHee]

@driveaholic: Messing und Stahl bei kleiner Drehzahl, gut geölt, sollte gehen. Hat aber schon 1-2 Stunden Dauerbetrieb hinter sich...

Mann, das Ding macht beleuchtungstechnisch so viel Arbeit wie eine 1:350er...

Geht weiter: Gondeln

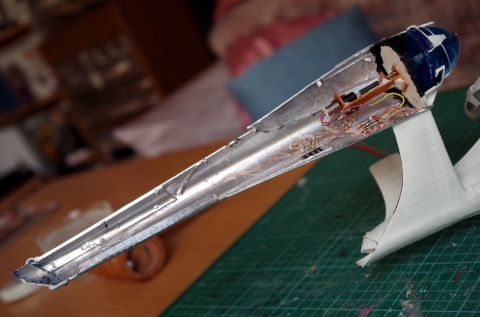

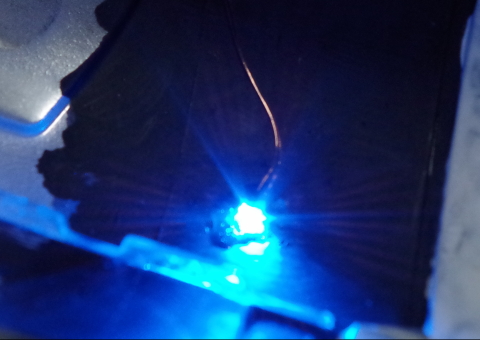

Vor dem Zusatzspant eine blaue LED für den seitliche Streifen (auf der anderen Seite dann noch eine), deren Streulicht beleuchtet den Bussard

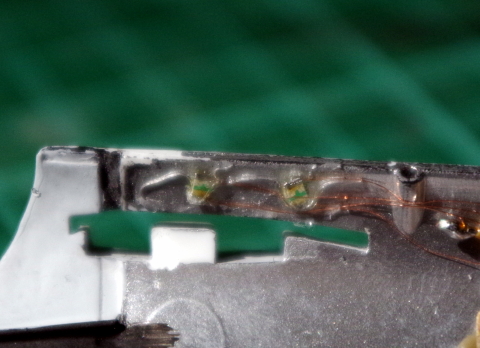

Zwei weiße LED für die Pylonbeleuchtung (ich habe da ja Löcher gebohrt)

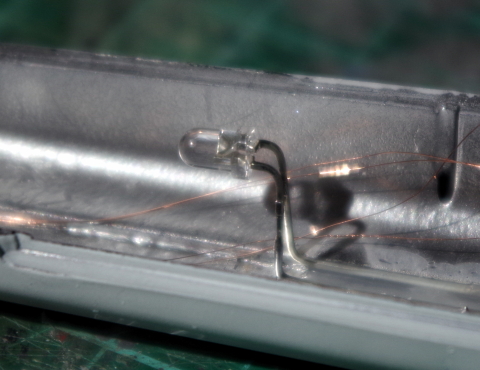

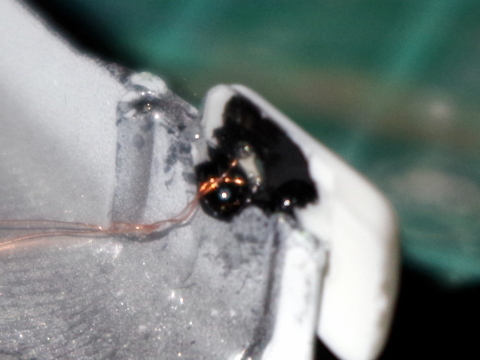

Hinten eine 3mm blaue bedrahtete LED  für den Auslaß (oder was auch immer das darstellen soll)

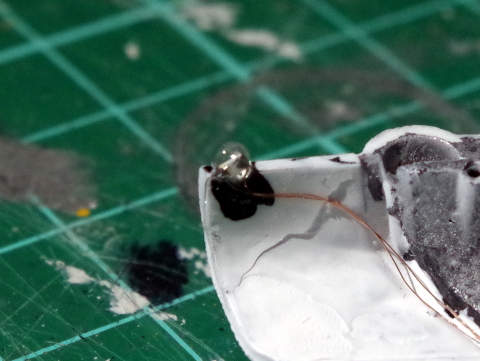

Unten eine Positionslampe - die dann später mal blinkt (Steuerbord grün, Backbord rot)


Oben noch mal das Gleiche. Nur darf die nach innen nicht überstehen, da muß noch ein klarer Einsatz hin (der ominöse Auslaß)

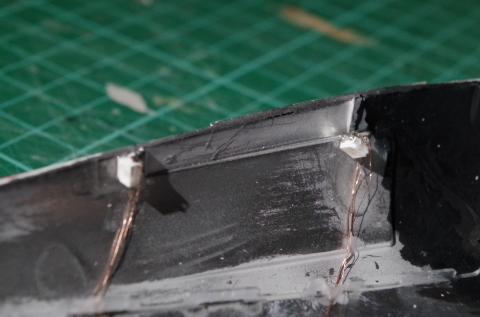

Oben noch zwei blaue LED für den seitlichen Streifen, Nummer drei kommt in die zweite Hälfte


Jetzt noch ein Problem: Unten an der Gondel leuchtet ein Streifen. Revell hat den recht dünn angelegt - mit einer Klebefläche um einen Schlitz herum, die sich eher als Witz bezeichnen läßt, vor allem, wenn da Licht durch soll. Also wie jetzt? Lichtleiter. 1,5mm klare PS-Verpackung zurechtgeschnitten und den Streifen mit 5-Minuten-Epoxy aufgeklebt. Verbindet sich zwar nicht richtig, bleibt aber klar.


Eingeklebt, LED dran und Strom drauf - denke, das kann ich so lassen. Sieht auch mit aufgesteckter zweiten Hälfte gut aus. Hätte Revell auch gleich so spritzen können...


Jetzt noch die zweite Gondelhälfte und den Bussard ohne Verspannung einpassen. Sieht das auch geplant aus, habe ich doch viel probieren müssen. Die Backbordgondel sollte jedenfalls schneller gehen - brauche ja nur nachbauen...

Heiko

[HeiHee]

So, Bussard ist drin, Gondelhälfte angeklebt.

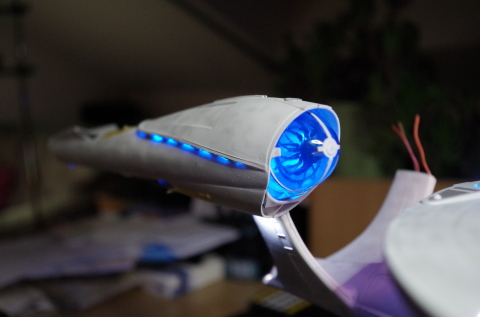

Zweite Hälfte aufgesteckt und mit Klebeband gesichert: Test!



Ich denke mal, das kann ich so lassen, auch die "Haifischkiemen"...

Zweite Gondel!

Heiko

[urban warrior]

Moin,

ich steh ja nicht so wirklich auf die ganzen "späten Enten" ... für mich ist die TOS/1701-A/Refit immer noch das Maß der Dinge. Aber was man mit der JJ-Prise im Triebwerksbereich an Lichtorgien treiben kann ist schon pornös! Schaut echt klasse aus. Ist insbesondere deshalb auch so faszinierend, wenn man Deinem genialen Wirken zuschauen darf.

[Wabie]

Wau
Hammer  gefällt mir sehr gut


[hannesstrohkopp]

Das sieht ober verschärft aus!

Eine Frage: Es macht den Eindruck, als seien deine Bauteile schon lackiert und mit Decals versehen. Wie bekommst du es hin, während der Elektrik und Klebephase das schöne Finish unangetastet zu lassen? Samthandschuhe?

[HeiHee]

@urban warrior: Da bin ich ganz bei Dir! Die TOS wirkt schön filigran, Refit und A haben eine beeindruckende Erscheinung. Als die dicken Gondeln in "Bejond" weg waren... aber dann haben sie am Ende die auch nicht schönere A zusammengeschraubt...

@hannesstrohkopp: Es ist nur ein Teil davon drauf, ich spare mir z.B. das Maskieren der Fenster dadurch. Klebenähte später nachbehandeln ist kein Problem. Nur sollte man kontrollieren, was da so unbemerkt an den Fingern haftet (Farbe, Klebstoff,...) . Decals sind keine drauf, die kommen ganz am Schluß...

[driveaholic]

Einfach nur schön. Sehr schön sich das anzuschauen. Ergebnis, wie auch die Umsetzung. Hast du die Bilder eventuell nochmal irgendwo mit einer höheren Auflößung hoch geladen? Das hier im Forum wird dem ganzen irgendwie nicht so gerecht ;-)

[HeiHee]

Kleiner Rückschlag: Steuerbordgondel zugeklebt, Backbordgondelhälfte angeklebt. Heute Beleuchtungstest - der Plastikklebstoff (UHU Spezial) hat den Weg zu zwei Lichtleitfasern im Pylon gefunden, wohl durch Kapillareffekt, ergo Lichtverlust

Also Pylone auftrennen, Rumpfdach runter, acht neue Fasern rein und wieder zukleben...

@driveaholic: Hochauflösende Bilder habe ich nur noch von der Mechanik, vom fertigen Modell kommen dann welche in die Galerie...

[hannesstrohkopp]

UnWort!!

Trotzdem: Durchhalten! Das wird mega geilo!!

[HeiHee]

Hallo!

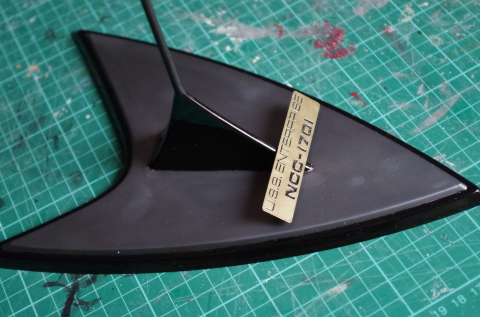

Die Base ist soweit fertig - Messingschild aus dem Fotoätzsatz. Fehlt noch das Netzteil...


Und was die Ente betrifft: Leitfasern getauscht, Rumpf wieder zu, Nähte nachbearbeitet, Lackierung nur noch Kleinigkeiten, alles funzt...



Ich habe dann mal mit den Decals angefangen... Unbedingt Weichmacher benutzen (Revell Decal Soft geht), ohne keine Chance - Rundungen und gerade Linien-Decals im Bogen zu kleben! Die sind auch echt ein Geduldsspiel...

Heiko

[Dubdrifter]

Sieht aus als wär sie  bald fertig? Bin auf die Finalen Bilder gespannt. Sieht Superlecker aus die Ente.

[HeiHee]

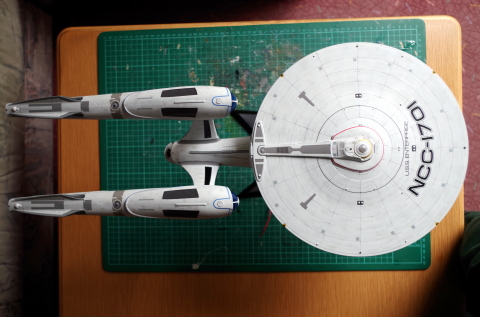

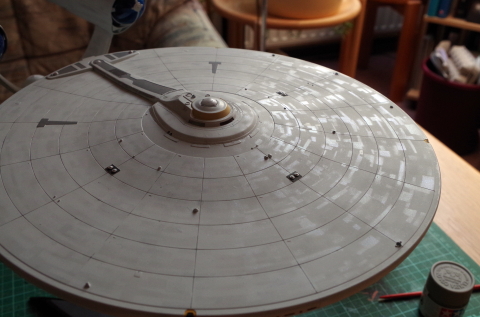

Ich habe die Decals drauf - fast alle, Decals und Revell sind immer eine eigene Geschichte...





Die schwarzen Streifen (Decal 1) an der Untertasse sind eigentlich wie bei der alten Refit/A mehrere feine Linien... na ja.. Revell war da großzügig, ich habe 12 übrig. Dafür fehen von den Quadraten (9) ein paar...

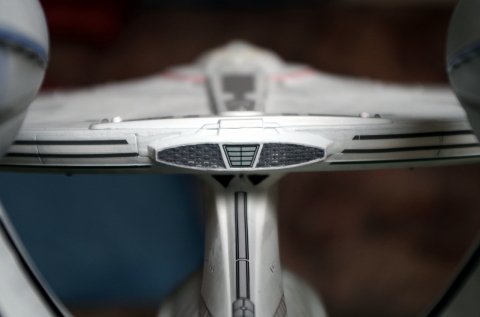

Der Abschluß der Linien ist beim Impuls nicht gerade, sondern etwa 45°:

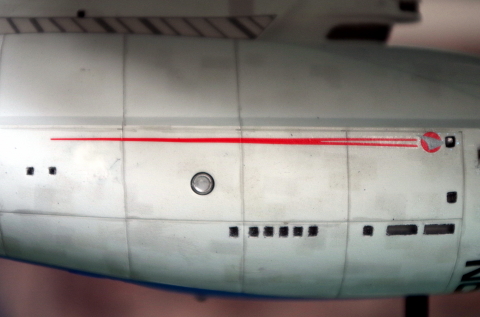

Bei der Kennung am Heck mußte das kleine "Enterprise" weichen - da sind die Leuchten!

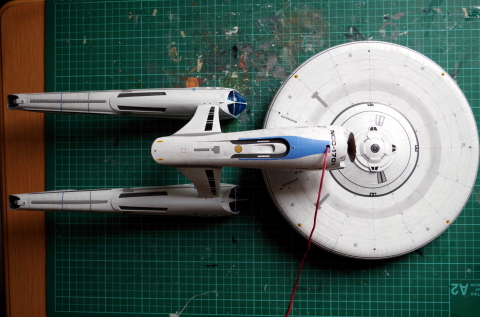

Die Position der Logos ist falsch, die gehören weiter nach oben, hinter das Fenster:


Und Revell hat ein Problem mit Rechts und Links:
Blaue Streifen Warpgondeln innen/außen - Decal 65 und 66 vertauscht.
Graue Längsstreifen Warpgondel innen - Decal 71 und 72 vertauscht.

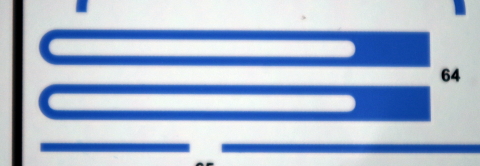

Die blauen Decals 64 sollen oben auf die Warpgondeln: Zu klein! Passen einfach nicht über die "Rippe". Etwa 1mm in der Breite und etwa 3mm in der Länge... Also malen...


Hat man die blauen Linien 50 schön mit Weichmacher um den Bogen gequält fehlt ein Stück - zu kurz. Und keine Reserve. Wieder Farbe...


Die grau abgesetzten Flächen 46,47,48 und 49 unten an de Pylonen könnt ihr gleich drauflackieren:  46 und 49 passen außen einigermaßen, bei 47 und 48 hilft auch noch soviel Weichmacher nicht - falsche Form...


Bis auf die Logos und Schriften kommen mir die Decals in der Farbe auch recht kräftig vor, im Film sind die nicht so auffällig.
Jetzt muß auf die Decals noch Mattlack drauf, vielleicht mache ich da ein wenig Mattweiß mit bei, zum Abdämpfen... Muß sowieso noch mit dem Pinsel an ein paar Ecken...

Die nächsten Bilder dann in höherer Auflösung in der Galerie...

Heiko

[stocky]

Sehr gut geworden.

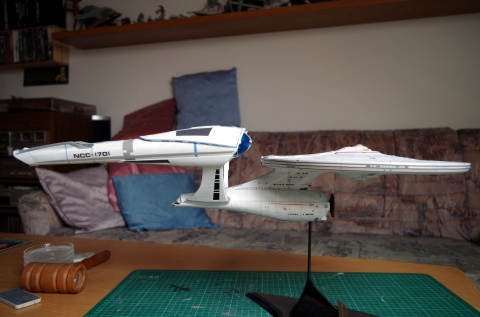

Frage: hast du Gewichte in den Warpgondeln oder warum hängen die hinten soweit runter? liegt das am Modell selbst?

[urban warrior]

Frage: hast du Gewichte in den Warpgondeln oder warum hängen die hinten soweit runter? liegt das am Modell selbst?

Das ist der Sportwagen-Look ...

Schön ist sie geworden ... und strahlend hell ... wie eine NCC-1701 eben sein soll ... finde ich.

[HeiHee]

ich habe die Ente schön spaltfrei zusammenbekommen, da versteckt sich irgendwo noch ein Fehler oder Verzug. Die Untertasse kippt übrigens leicht nach Backbord: Verzug in der unteren Hälfte. Revell hat da an Verstärkungsrippen gespart... Dickwandiger hätten die Teile auch sein dürfen...

[HeiHee]

So, ich habe die dicken Dinger hinten angehoben:



Das heißt auch: Ich hatte hinten zwischen Pylon und Gondel eine Spalt von 1-1,5mm zu füllen...

Heiko

[Bernie]

Sehr schön anzuschauen. - Käme auch ohne Elektrik super

[hannesstrohkopp]

In der Tat! Eine Frage: gehen die letzten Bilder noch etwas größer? Man kann kaum etwas im Detail erkennen. Zwar gibt es bei Mouseover so einen Finger, aber irgendwie ist da kein Link hinterlegt..
