So, dann starte ich auch mal ein eigenes Thema

Ich habe vor einiger Zeit mit einem Shiff angefangen, von denen manche Teile schon länger im Kopf umher schwirrten.
... wie das immer so ist!
Die Grundidee war ein Schiff mit leuchtenden Tragflächen, durch die man teilweise hindurchsehen kann (daher auch der Name).
Das Design des ganzen Schiffes hatte ich weder festgelegt, noch Entwürfe skizziert. Ich wollte einfach drauf los bauen.

Gerade das gefällt mir so an Science-Fiction in Verbindung mit Scratch - man kann quasi nichts falsch machen.
Wenn es gut aussieht, dann ist es richtig!

Mit den Tragflächen habe ich dann auch begonnen.
Sie sind sandwichartig aufgebaut. Ein hohles Inneres in dem die Beleuchtung Platz findet und jeweils eine Deckplatte oben und unten.
Das Mittelteil besteht aus transparentem Acrylglas durch das anschließend das Licht nach außen scheinen kann.












Danach habe ich mit einem Rumpf begonnen. Aus Ureol wurde eine dreieckiger Grundkörper gesägt/geschliffen.






Nachdem ich mit der Form zufrieden war habe ich sie mit Polystyrol tiefgezogen.

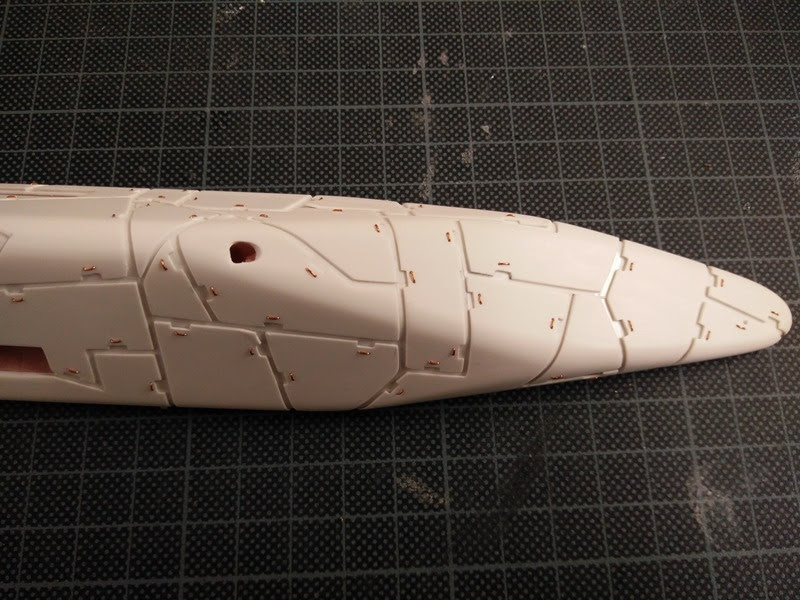

Ich mag die Panzerplattenoptik der Star Wars Schiffe sehr. Die wollte ich auch für den Rumpf dieses Schiffes, deshalb habe ich ihn ein zweites Mal tiefgezogen.
Nach wahllosem Aufzeichnen der Panzerplatten, habe ich sie ausgeschnitten, um einen Millimeter verkleinert und wieder aufgeklebt.


















Mit dem Cockpitbereich habe ich auch begonnen und parallel Überlegungen zum Triebwerk angestellt.
Ich habe zwar ein komplettes Triebwerk dafür gebaut, aber dann fand ich es vom Design her doch nicht mehr so passend zum Rest.
Es wird sich bestimmt ein anderes Modell finden wo es besser passt.

Hier das Triebwerk aus einem umgebauten Turbojet-Triebwerk einer MIG-15.


















Ein Beleuchtungstest an der Tragfläche. Sie ist noch nicht "Lichtdicht"












Tja... und das ist im Grunde der aktuelle Stand. Habe aber auch bestimmt schon wieder ein halbes Jahr lang nicht weiter gemacht weil andere Projekte dazwischen gerutscht sind.

[Karotte]

Das sieht schon mal seehr gut aus!

[urban warrior]

Wow! Starker Ansatz! Tolle Ideen. Den Rumpf finde ich ja krass kreativ.

[Sheriff]

Sehr cool.
Was ist Ureol und wo bekomm ich das her?

Die Panzerplatten sehen richtig gut aus, auch verständlich erklärt

[Gortona]

Wow, sehr coole Arbeit! Vielen Dank für's detailierte zeigen der einzelnen Schritte. Das wird sicher ein Hammerteil! Weiter aufs Ziel zu!

[joeydee]

Klasse Idee und toller Scratchbau! Die Anfänge deines Projekts hatte ich irgendwo schonmal entdeckt, aber aus den Augen verloren. Weitermachen, bitte

[scifimodels]

Danke für euren Zuspruch

Zwischenzeitlich bin ich mit anderen Projekten zeitlich sehr stark eingebunden.
Ich werde an diesem Projekt aber auf jeden Fall noch weiter machen.
Ein wenig weiter als auf den letzten Fotos, bin ich sogar, ist mir noch eingefallen.
Werde mal noch aktuelle Fotos hinzufügen. Ist aber nur etwas am Rumpf und im Cockpitbereich.

Ureol ist PU (Polyurethan Hartschaumplatte) mit hoher Dichte.
Ureol ist nur der Produktname eines Herstellers und es gibt viele.
In den USA ist beispielsweise häufig von Ren Shape die Rede.

Das Material gibt es in verschiedenen Dichteklassen wodurch es neben dem unterschiedlichen Gewicht
auch unterschiedlich feinporig ist. Das ist für die gewünschte Oberfläche sehr wichtig.
Der Vorteil bei diesem Material ist, dass man es wie Holz bearbeiten kann, es aber keine Faserrichtung hat.
Im Baumarkt kann man es allerdings leider nicht bekommen.
Es ist auch nicht gerade günstig, muss ich gestehen.

Achtung: Es ist nicht mit Styropor / Styrodur oder normalen PU Hartschaumplatten vergleichbar.
Es ist hart und schwer wie Holz (nicht mit dem Finger eindrückbar).

Am Besten einfach mal bei Ebay nach Ureol suchen.

[Sheriff]

Danke dir für die Info

[Kleinalrik]

Ich dreh ab!

Die Vorgehensweise um die Nuten (Panzerplattenoptik) zu realisieren ist ja an genial und einfach! Auch sehr saubere Ausführung.

Aber da ich nichts kommentieren kann, ohne zu kritisieren:

Deine Schneidmatte ist schmutzig. Ts, ts, ts!

[Galactican]

Geilofantastik!

[scifimodels]

Danke, Leute.

Das mit der Schneidematte tut mir natürlich aufrichtig leid


[The Doctor]

CoolesTeil.

The Doctor

[Turrican]

Das sieht echt hochprofessionell aus.


[urban warrior]

Sind die klaren Flügelteile gelasert?

[scifimodels]

Danke, danke.
Ja die transparenten Teile sind gelasert.

Das ist übrigens der letzte Stand - so liegt es jetzt schon eine ganze Weile herum.
Leider zu viele andere Projekte

[Wanessa]

fantastiko was ich hier sehe      bin sehr gespannt und das mit den tiefziehen finde ich einfach klasse,das würde mir sehr helfen viele ideen zu realisieren
habe mir youtube videos angeschaut sowas selber zu bauen

[scifimodels]

Das ist nicht schwer. Ich habe mittlerweile 4 unterschiedlich große Boxen zum Tiefziehen gebaut.
Der eigentliche Tiefziehvorgang ist mit etwas Übung auch nicht mehr schwierig.
Mit der Zeit bekommt man das richtige Gefühl für unterschiedliche Plattendicken, Zeiten, Temperaturen usw.
Wenn Du dann Fragen hast, melde Dich einfach!

http://scifimodels.de/box-zum-vakuumtiefziehen/145

[Wanessa]

ooo habs gesehen  efkaristo werd mich melden bei fragen supi danke dir
