Modifikationen von davhuels

[Wabie]

Top  Dave
Danke dir für die Infos, dass hilft

Und ich kann mich nur wiederholen, echt super geworden bei dir und Jürgen

[Davhuels]

Heute mal die Einbauten gesetzt und die Verkabelung gemacht, warte jetzt noch auf ein paar Elektroniksachen damit ich mit der Hauptplatine beginnen kann.

Dann fehlen nur noch die Kabel vom Cockpit und ein paar Kleinigkeiten, und ich währe soweit mit der Unterhälfte fertig.



Einen schönen Abend noch.......

[Gonzman70]

Ich sag auch Dankeschön für das tolle Tudorial. Damit sieht der Falke viel realer aus, soweit das bei einem Filmmodell überhaupt geht!

[Davhuels]

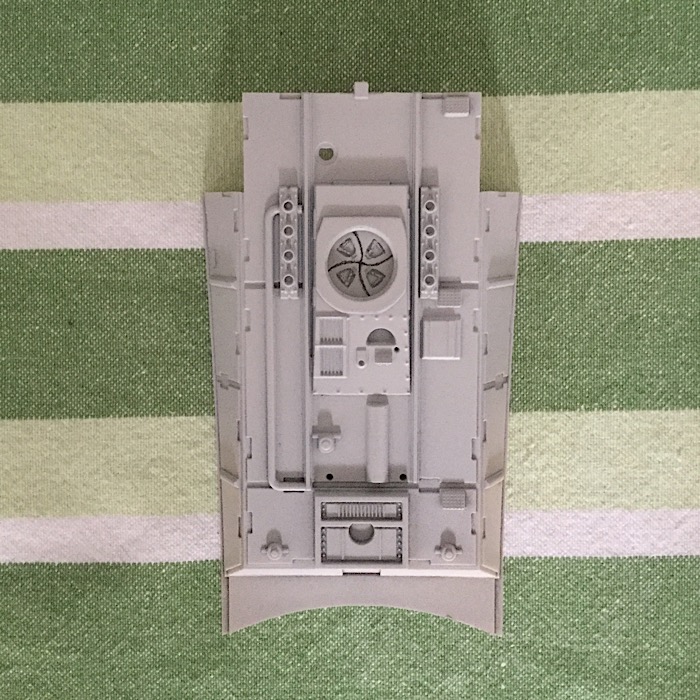

Nachdem in der Woche die neue Lieferung eingetroffen war, konnte ich auch die obere Luke einsetzen.

Da ich diese nicht beweglich baue, sondern hier lediglich das Modell dem Original vom Film näher bringen möchte, ist es auch etwas einfacher.

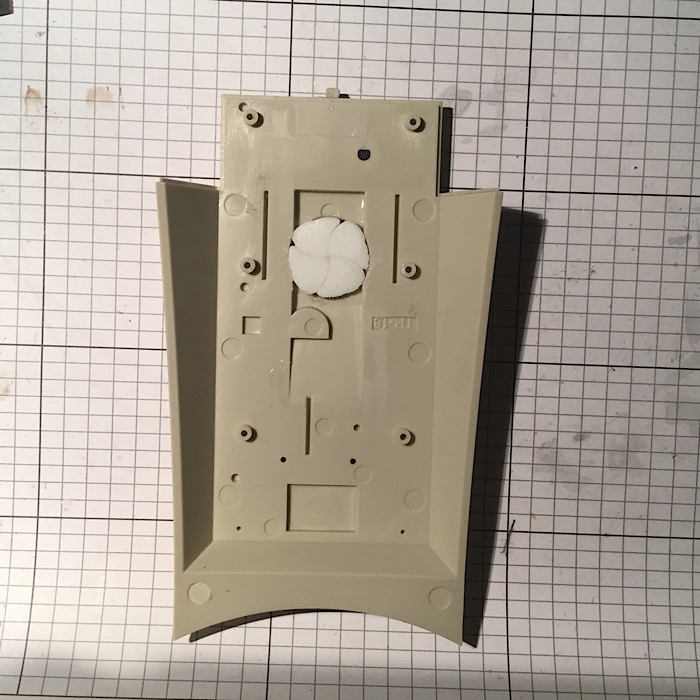

Das Bauteil habe ich mit einem 10mm Bohrer aufgebohrt und anschliesend mit einem großen Senker geweitet.

Danach noch eine Blende aus Polystyrol angefertigt welche nun als Abschluss oben aufgebracht ist.





Nach dem grundieren.....

[Wabie]

Sieht gut aus

[Davhuels]

Danke       ,

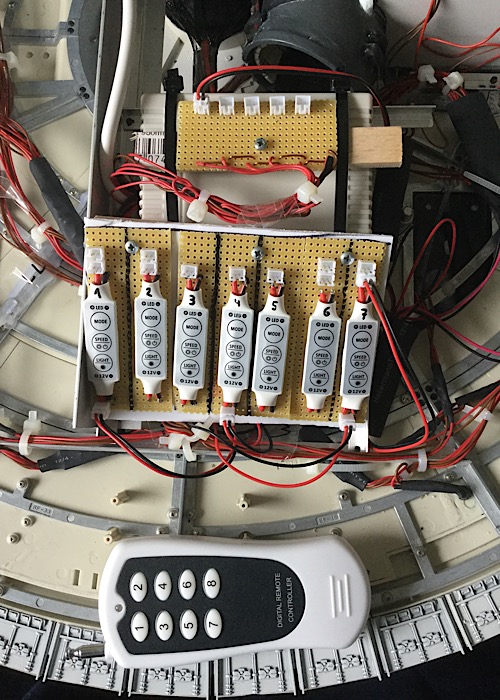

habe heute die Hauptplatine und die dazugehörigen Steuerungen verbaut.

Das ganze ist so geplant das ich mit der Fernbedienung die einzelnen Bereiche des Falcon an oder aus schalten kann.

Helligkeit und Funktionen werden über die Controller voreingestellt.
Wenn ich den Schautisch baue wird da auch eine entsprechende Elektronik eingebaut, das ich alles mit einer Fernbedienung steuern kann.

Im Tisch wird die Plattform angesteuert, und zur Beleuchtung des gesamten Falcon noch ein RGB LED- Band verbaut welches die verschiedenen Tages und Nacht Zyklen im zehn Minuten Takt simulieren soll.



Euch allen noch einen schönen Samstag

[Davhuels]

So..............hier mal wieder was mir,

komme nicht so gut voran da ich momentan viel um die Ohren habe.

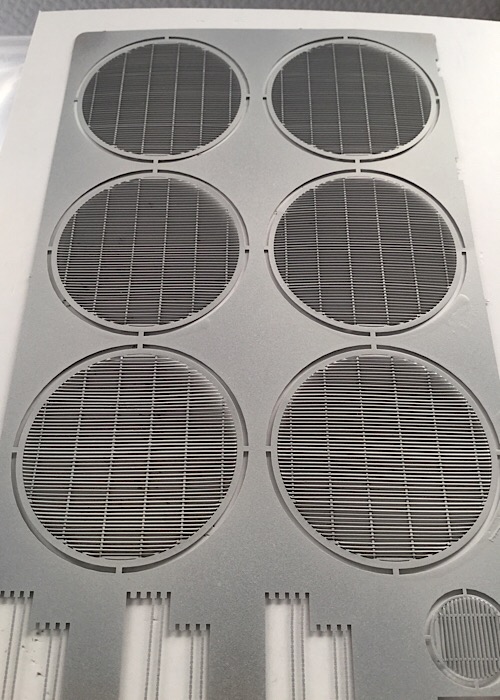

Die Lüftergitter sind soweit fertig, fehlt nur noch das Altern welches ich aber erst beginne wenn ich alle Teile der oberen Hülle fertig habe.

Inmoment habe ich mit der oberen Hülle aber noch nicht begonnen da ich noch auf die nächste Lieferung warte und dann alle Rahmenteile da sind.

Freu mich schon darauf die Gitter auf dem Falcon fertig verbaut zu sehen

[Davhuels]

Die Dinger werden der Hammer - und vor allem, wenn du sie gestaltest  .

Meine Augen sind nicht mehr die Besten - sind die schon genäht? Oder machst es ohne nähen? Kann es nicht so genau erkennen.

Nein die nähe ich nicht, die Mittelstreifen habe ich nur an einer Seite mit Sekundenkleber fixiert damit die nicht rausrutschen.
Ansonsten wird das fest genug wenn die Grundierung und das AS 20 trocken ist.

[Davhuels]

Ach ja, Dave: Nochmals THX an dich für die geile Vorlage der Rampenwände!!   Ohne die hätte ich es nicht so hinbekommen!!

Kein Problem, ich helfe gerne wenn ich kann Es freut mich das es so gefällt

[Davhuels]

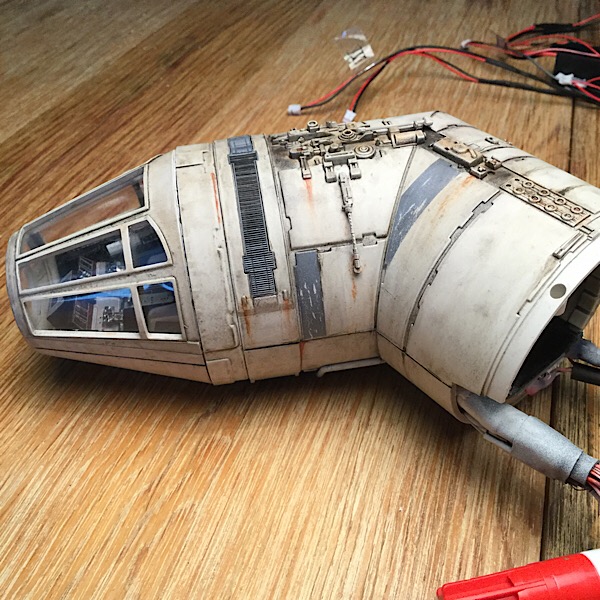

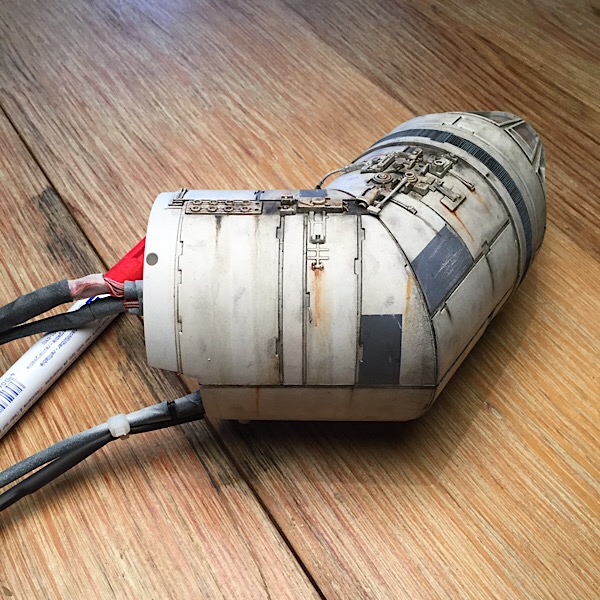

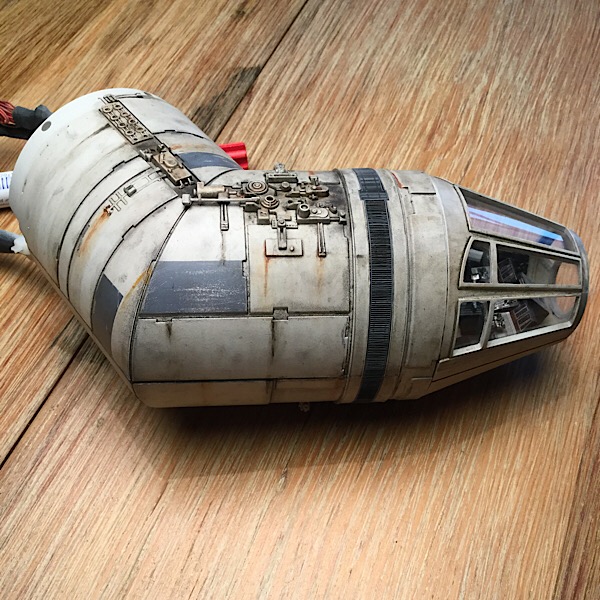

Habe heute bemerkt das ich ganz vergessen habe die Bilder vom fertigen Cockpit hochzuladen

Na ja, hier mit einigen Wochen Verspätung:













Werd heute mit dem oberen Metallrahmen beginnen, mal sehen wie weit ich komme.

Einen schönen Samstag und schöne Feiertage wünsch ich allen.

[Wabie]

HI Dave,

Ist echt super geworden das Cockpit
Gefällt mir sehr gut

Und sowas enthältst du uns vor, tststs

[Davhuels]

So, für heute ist genug.....

[Wabie]

Da hat der Schraubendreher aber geglüht
Gut vorran gekommen

[Davhuels]

Da hat der Schraubendreher aber geglüht
Gut vorran gekommen

Das kannst Du laut sagen, die Haut an den Fingern ist ganz schön mitgenommen

[Chewbacca]


Das sind Maßstäbe in Sachen Optik , Leute!
ist doch bedauernswert das es die gute alte Schule von Modellbau für die Filmszene tot ist.....
Die Qualität der Modelle hatte so ((((siehe oben)))) zu sein, sonst wurde daraus Raumschiff Orion vielleicht Montbasis Alpha, oder Ufo....

aber hoid koa StarWars,.... geh?

Gruß!

[Davhuels]

Danke für die Blumen

Jetzt mal was anderes, ich beschäftige mich gedanklich schon mit den Landebeinen.

Da jetzt der obere Metallrahmen fertig ist kann man das Endgewicht erahnen. Und mit der ganzen Elektronik die wir da zusätzlich einbauen kommt da noch ganz schön was zusammen.

Ich hatte schon vorsorglich die Landegestellbuchten mit Heißkleber bis zum Metallrahmen unterfüttert damit hier auch eine Verbindung besteht.



Nun könnte man doch die Hauptstützen in Metall (Messing) ausführen indem die Nebensträben abgenommen werden dann das Muster zu nem Dreher bringen der das Teil einfach in Messing anfertigt.



Anschliesend beim Zusammenbau einfach ordentlich Epoxidharz in die Holräume gebracht damit die Nebenstreben wieder fest verbunden sind.........fertig.



Somit währe auch genügend Stabilität da und man müsste auch keine Angst haben das diese so leicht abknicken.

Was meint Ihr?

[Chewbacca]

Wann kommen die Füße?
Wieso machen wir uns da nicht einfacher? Die besagten teile sind aus vollmaterial, also einspannen und durchbohren, dann messingrohr, oder stahl achse einlassen..... Meiner wird denk ich an die 15-18kg schwer😅

[Davhuels]

Die ersten Füße kommen mit Ausgabe 95.

Das mit dem durchbohren hatte ich auch schon angedacht, aber so gerade da durchbohren ist so ne Sache. Zudem muss oben noch ein Gewinde rein da die  an einer Halteplatte verschraubt werden.

[Chewbacca]

3D Druck .....
Hast du auch schon die rettungskapseln? Ich benötige ne ansicht von innen, da ein motor da rein muss...

[Davhuels]

3D Druck .....
Hast du auch schon die rettungskapseln? Ich benötige ne ansicht von innen, da ein motor da rein muss...

Nein soweit bin ich noch nicht bin normaler Abo Kunde.
Mit Rettungskapleln meinst Du bestimmt die Andockringe an den Seiten oder?

[Chewbacca]

richtig.... erstell gerade ein kleinen Bericht, siehst
Du gleich was ich meine....

[Chewbacca]

Nicht so Faul
Messingrohre. Lötkolben.... Geht Schon! Steht euch an.....

[Davhuels]

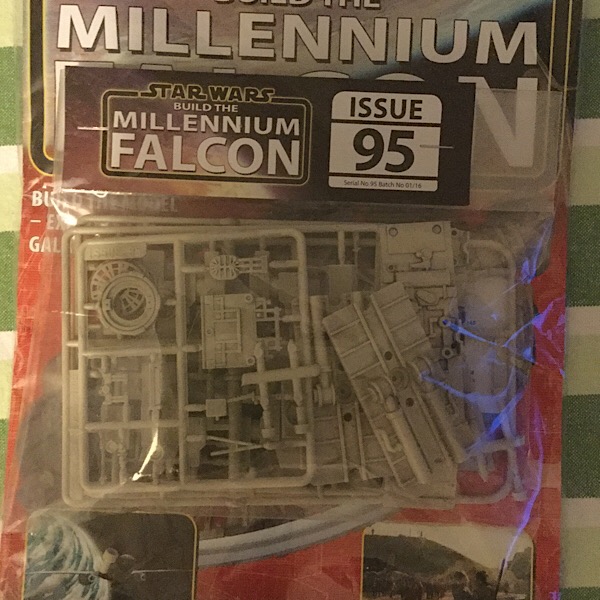

Nachdem ich mir die Gedanken über das Landegestell gemacht hatte, habe ich mir eine entsprechende Ausgabe beim Auktionshaus geschossen.



Ist gestern eingetroffen, und nach Begutachtung der entsprechenden Teile bin ich zu dem Schluss gekommen das die Stabilität so schon sehr hoch ist.
Das ganze kann so bleiben

[Pascal]

Wann kommen die Füße?
Wieso machen wir uns da nicht einfacher? Die besagten teile sind aus vollmaterial, also einspannen und durchbohren, dann messingrohr, oder stahl achse einlassen..... Meiner wird denk ich an die 15-18kg schwer😅

ich denke es ist auch kniffelig, so tief zu bohren ohne dass das Material zu heiss wird und anfängt zu schmelzen. Da muss schon eine Flüssigkeitskühlung dabei sein.

[Davhuels]

Es befindet sich schon eine Bohrung in dem Bauteil, diese ist ca. 1,7 mm im Durchmesser.



Für alle vielleicht noch interessant die Höhe des ganzen Fußes.
