Terminator Terminator: Salvation - Hydrobot in 1:1

[propdoc]

[The Chaos]

Krasses Projekt Thomas, bleibe ich gespannt dran.

[propdoc]

Ich war schon fleissig, hab ca 2kg Resin gegossen seit Projektbeginn. Ich denke nächste Woche hab ich auch was zu zeigen

[struschie]

Oh - DA freue ich mich drauf...!!!
Hab ja keine Ahnung, wie die einzelnen benötigte Parts aussehen mögen

[Hacker Stefan]

Wo ist das Update?  Ja wo isses denn?

[propdoc]

Hier, Hacky, hier!

Los geht's:

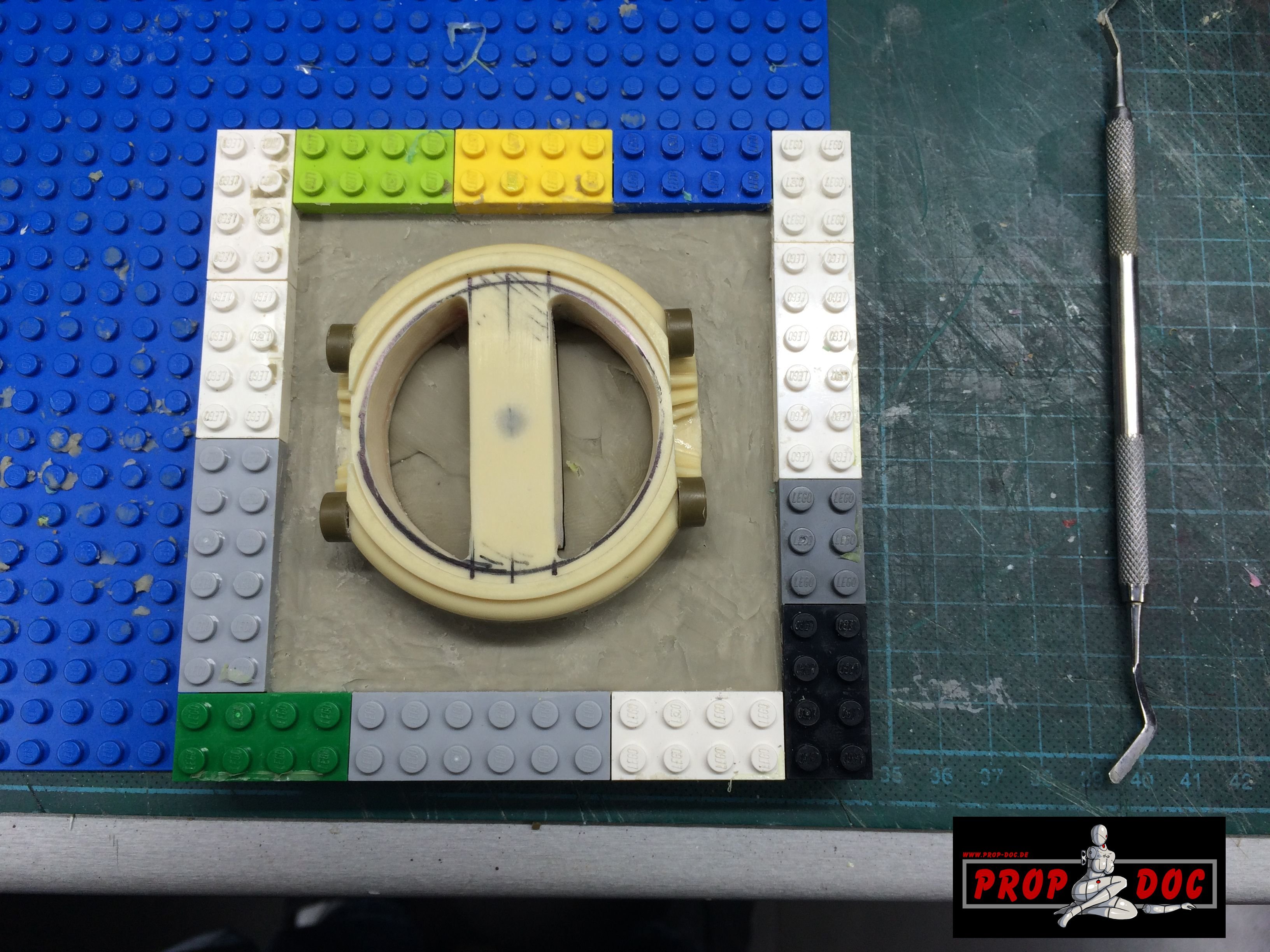

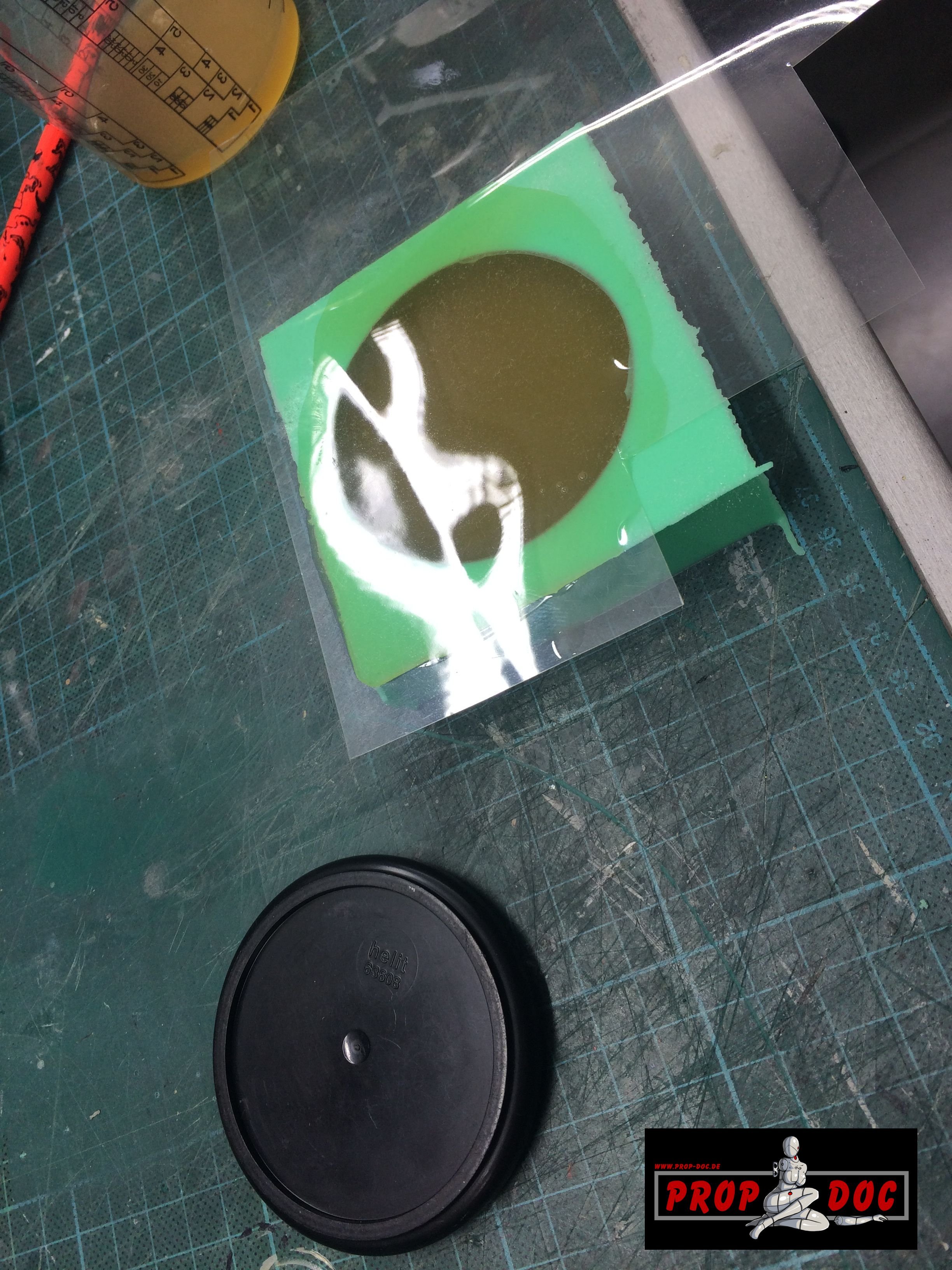

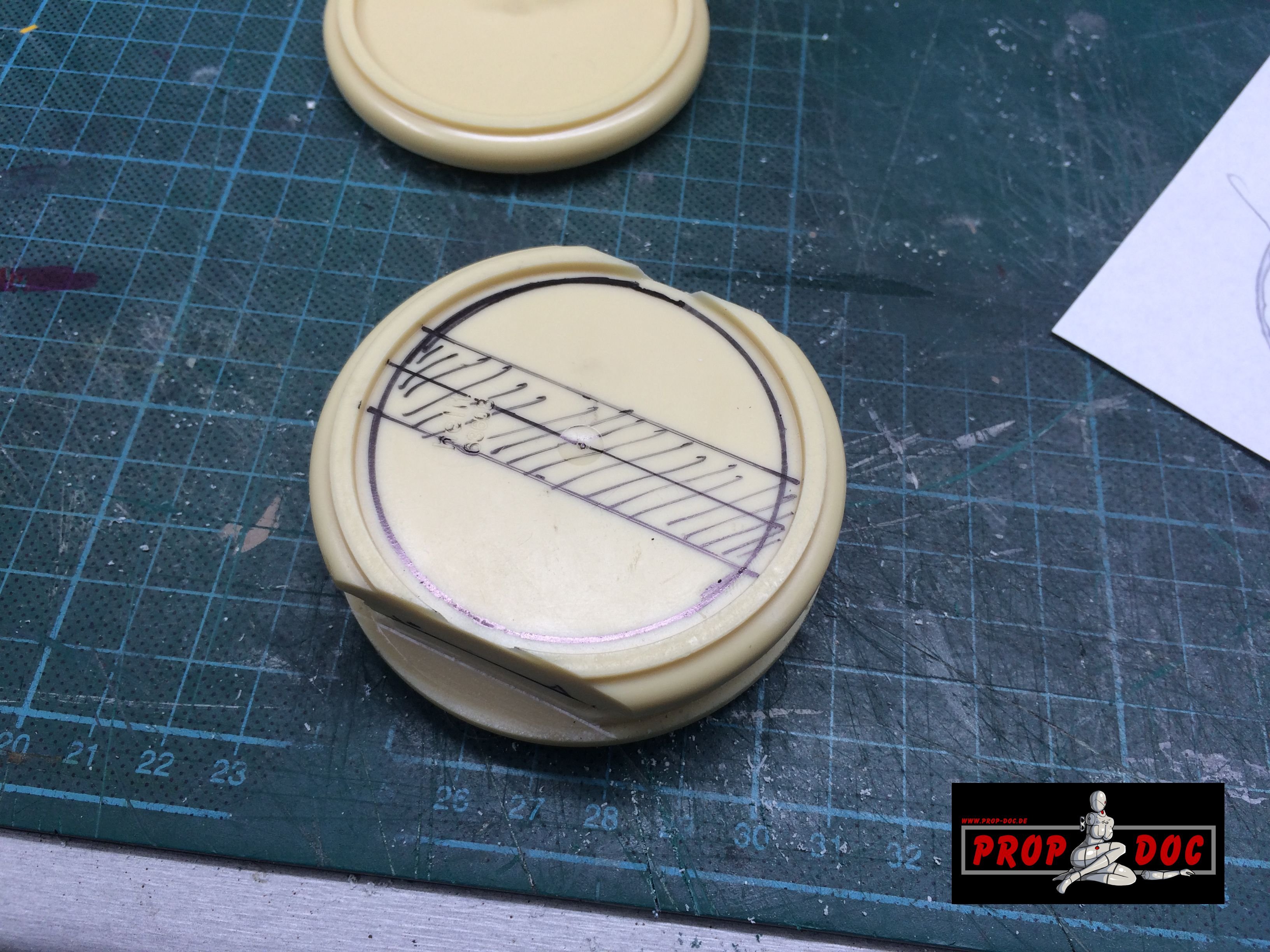

Erst mal aus zwei Deckel, einer Scheibe, vier Panzerlaufrollen und vier Abgüssen von einem Bohrfutterschlüssel das Master gebaut:

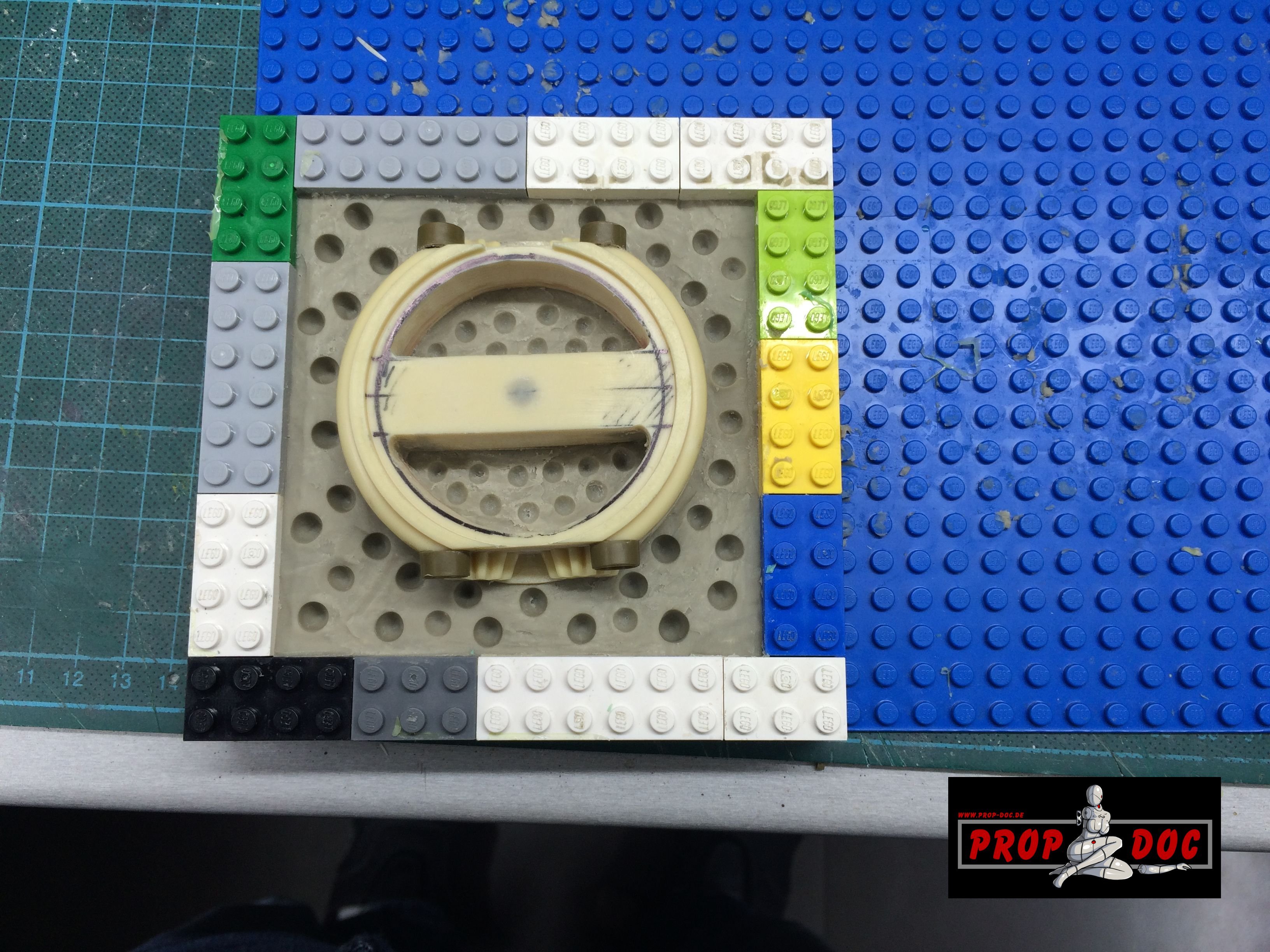

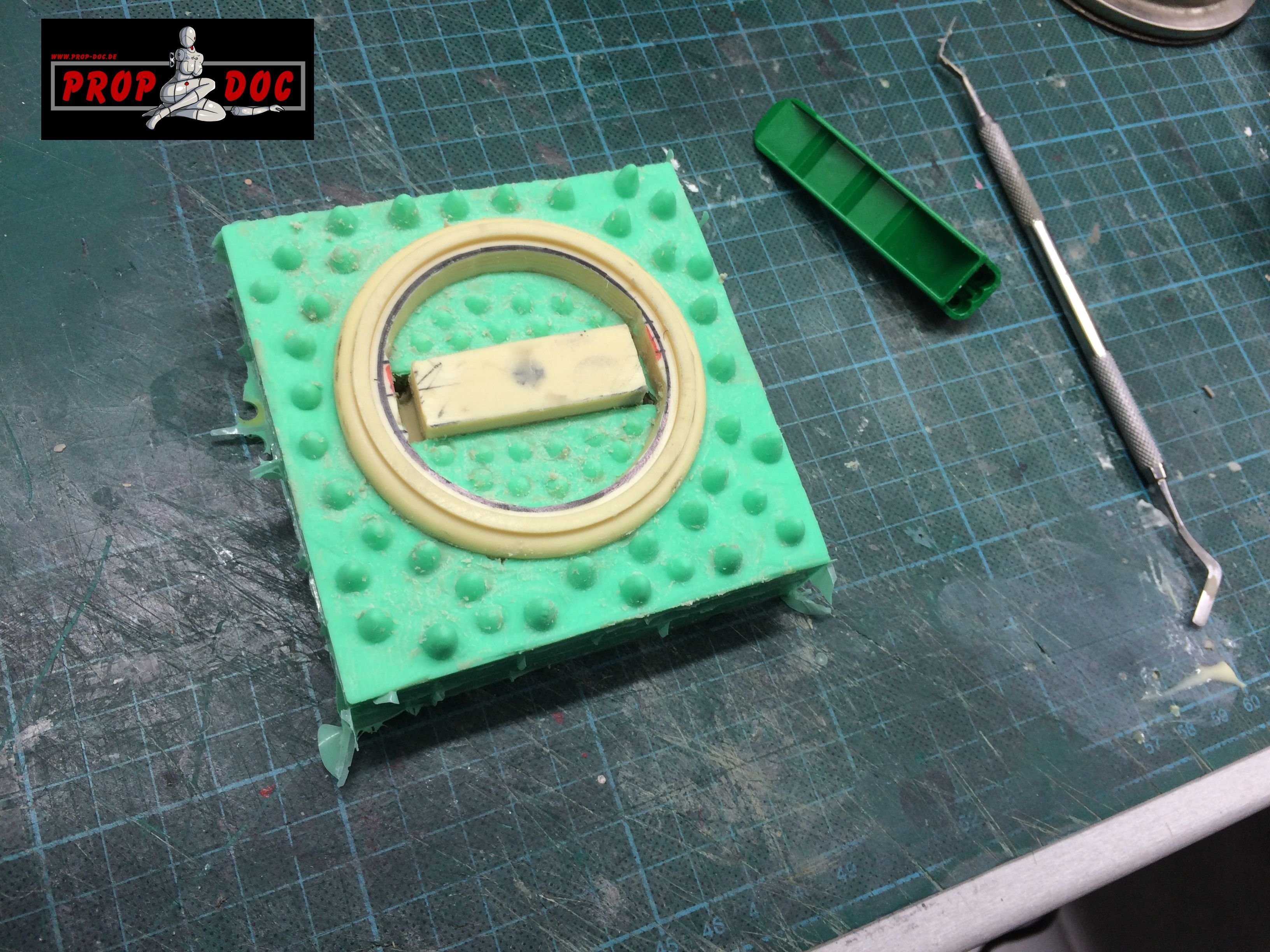

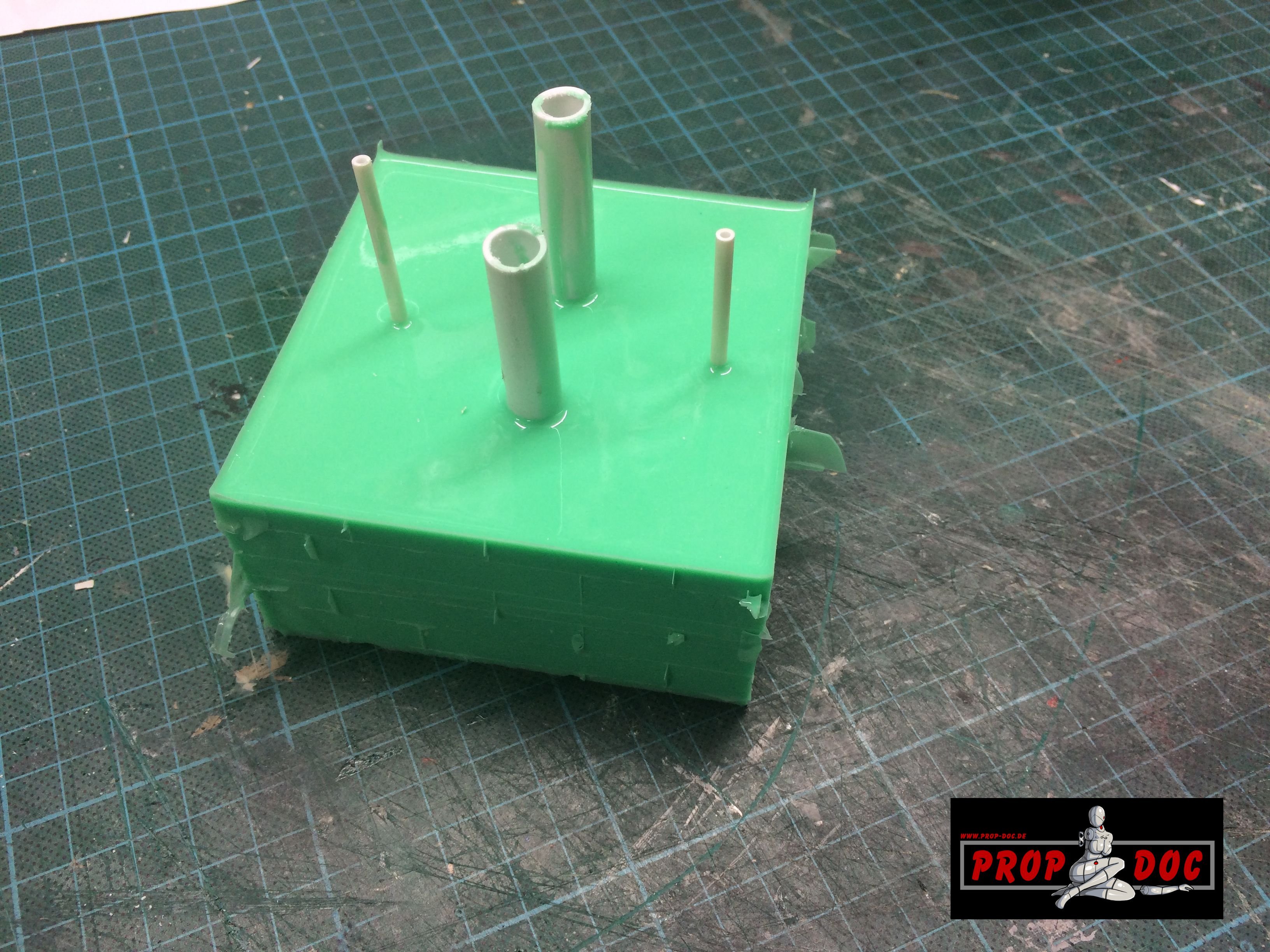

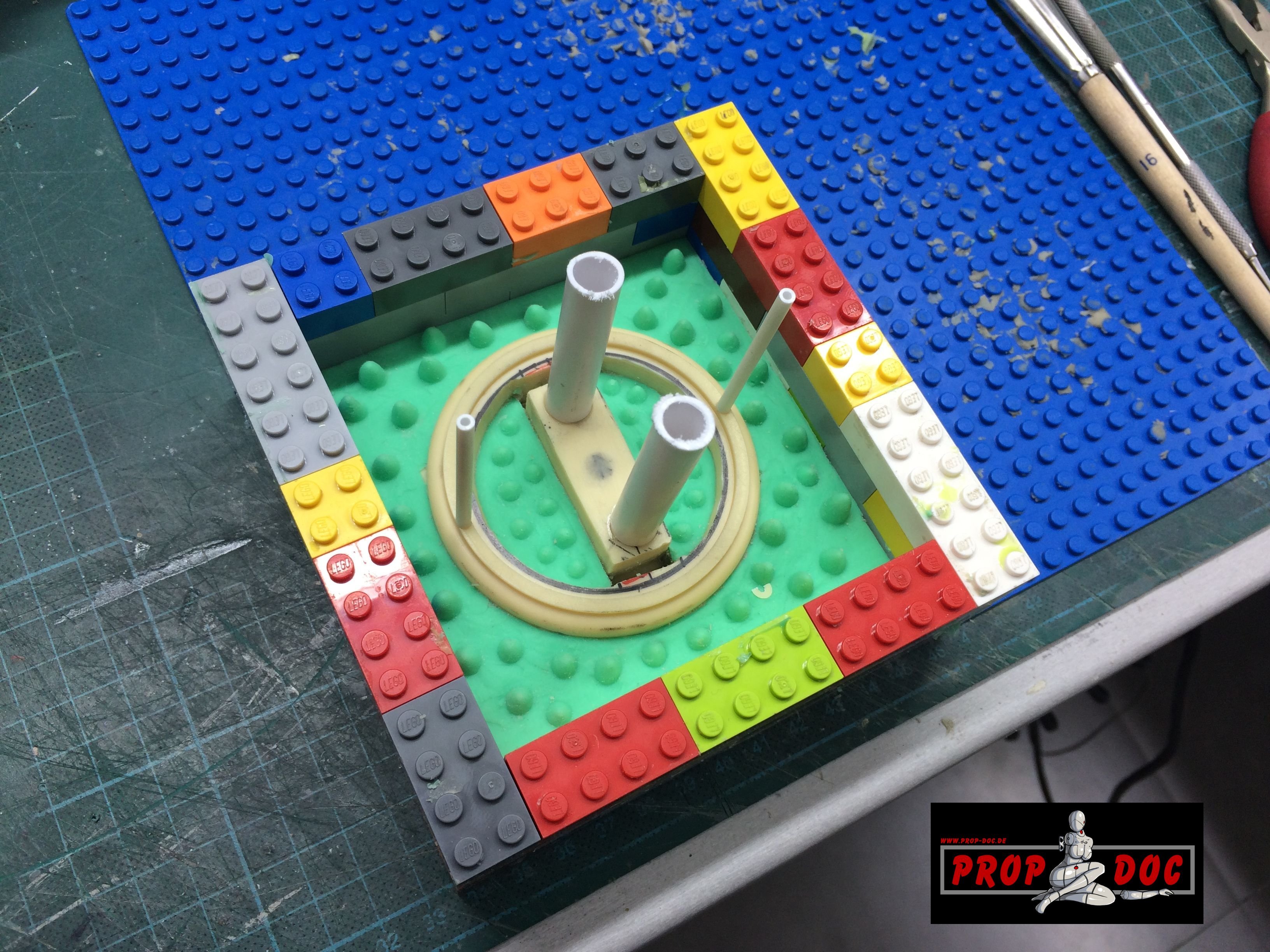

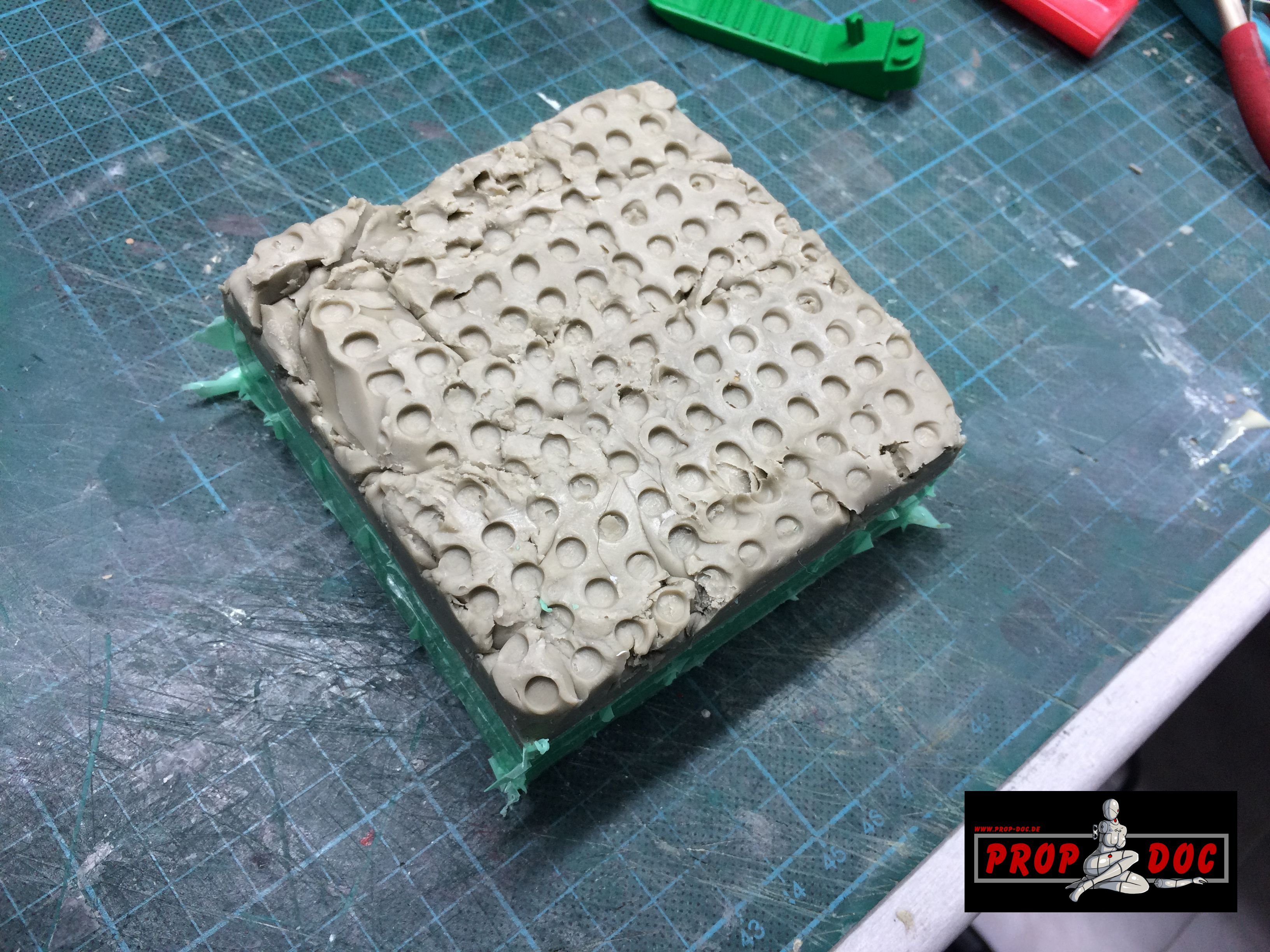

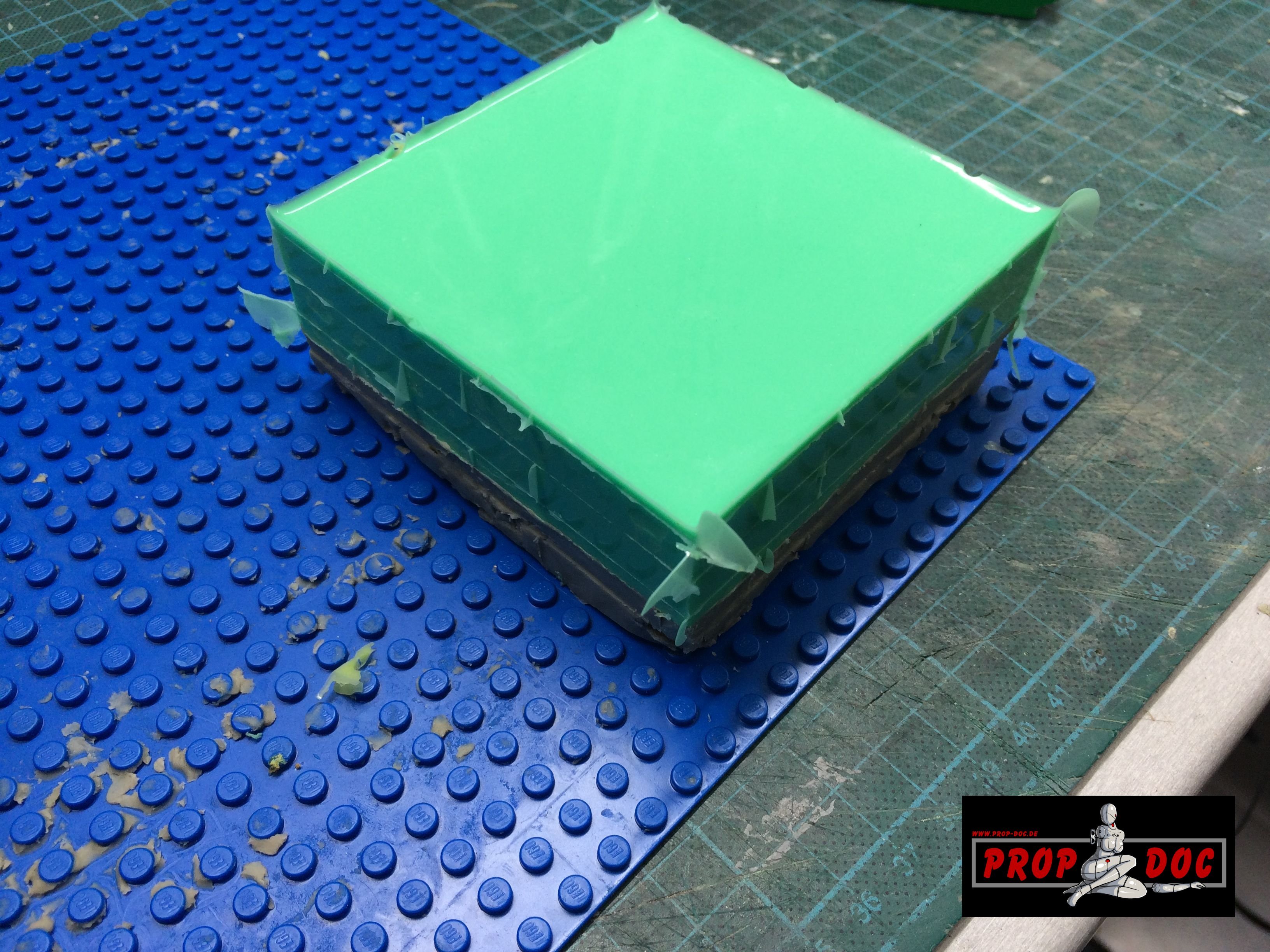

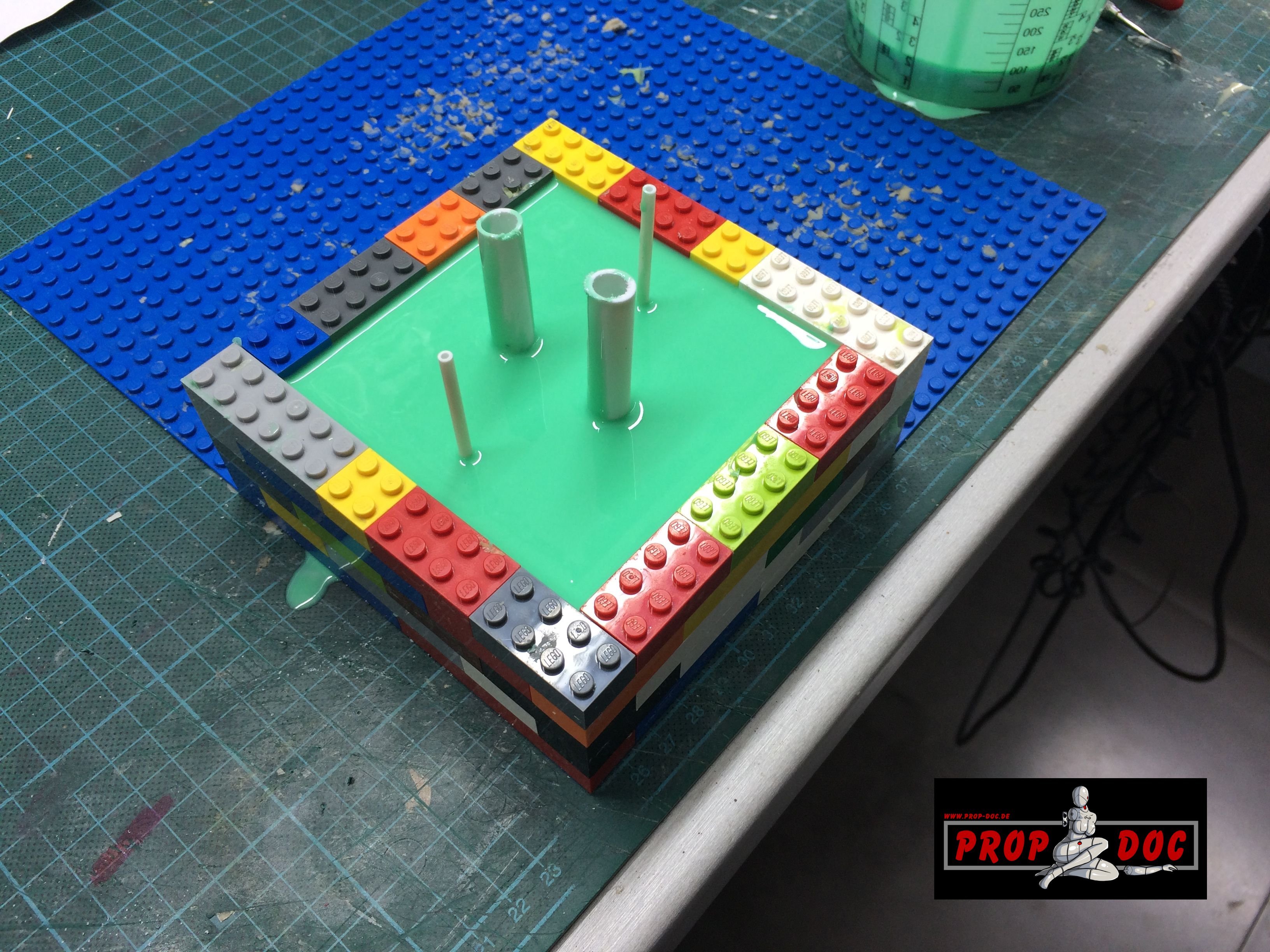

Das Teil benötige ich 17 mal. Also Form gebaut:

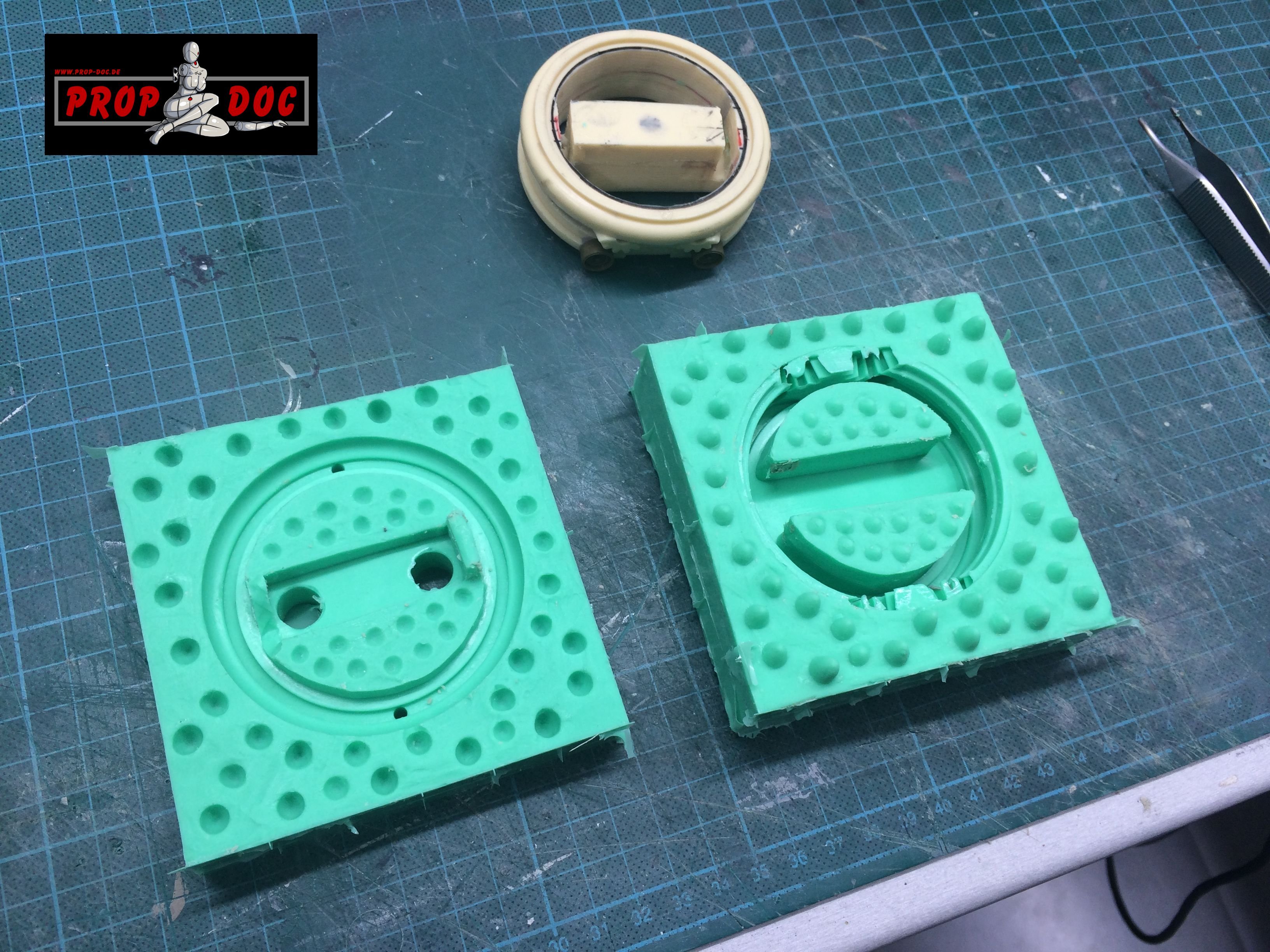

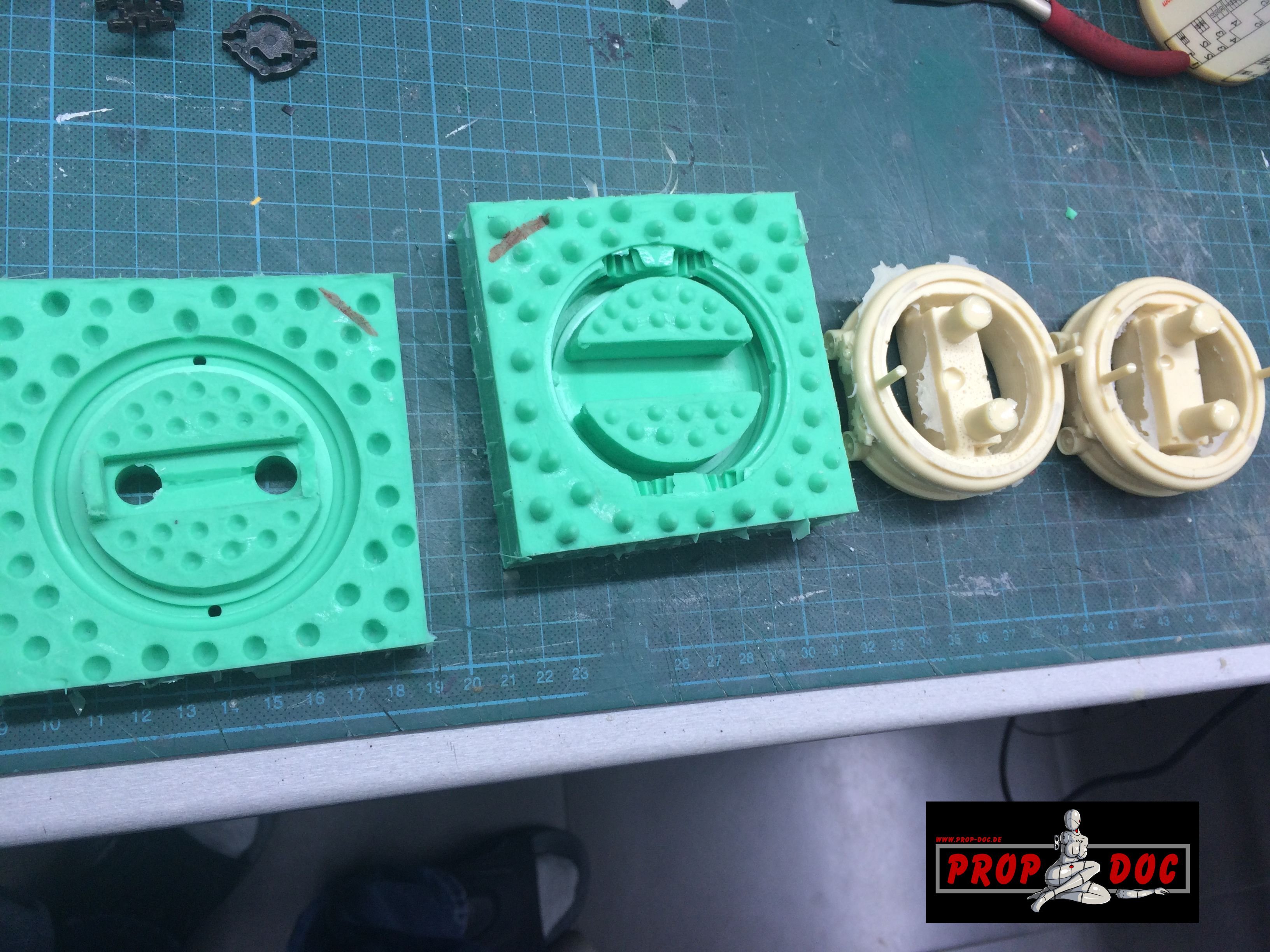

Wie man sieht, gibt's zuviele Blasen, weil ich die Gusstrichter schlecht angeordnet hatte.

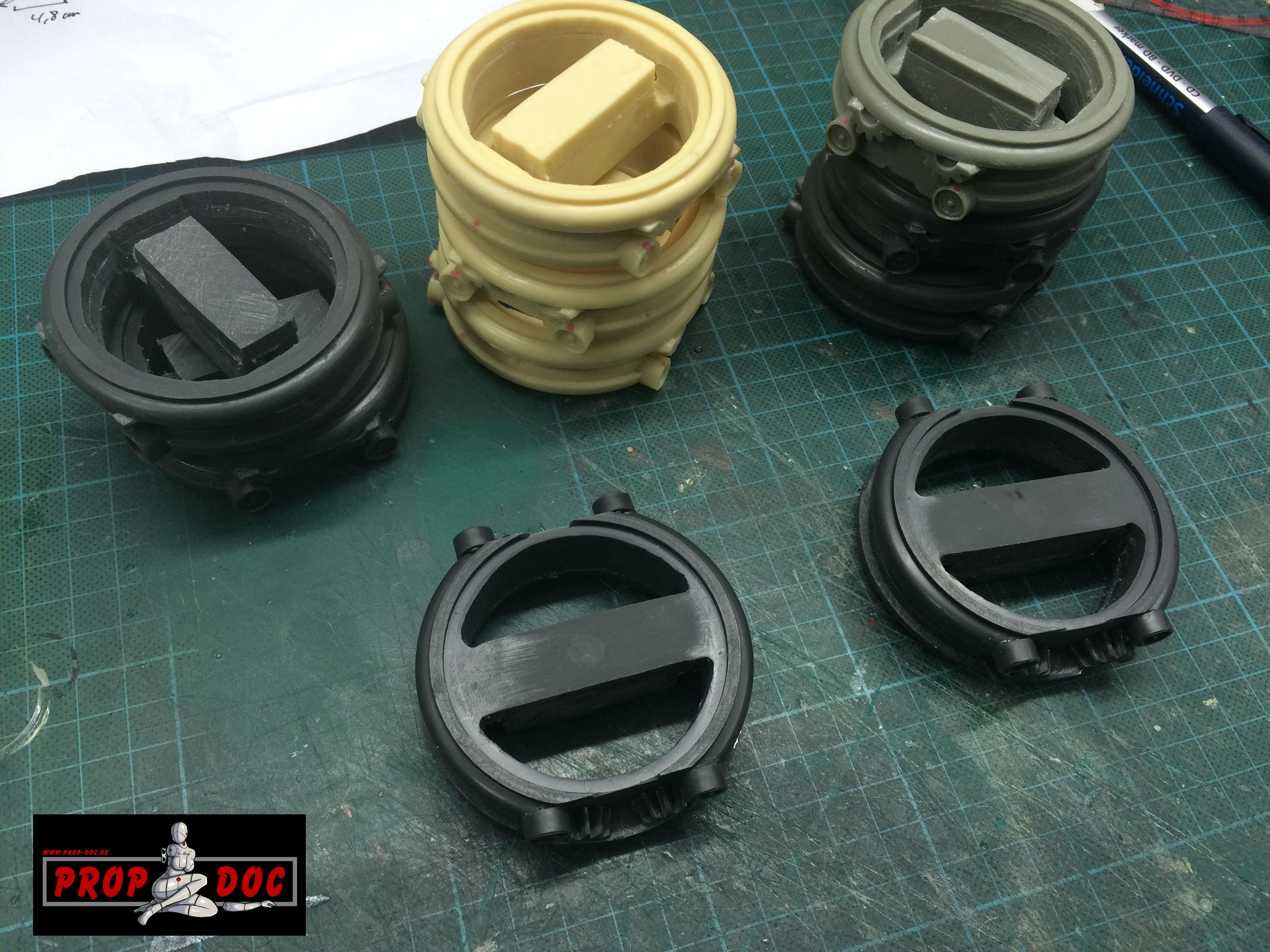

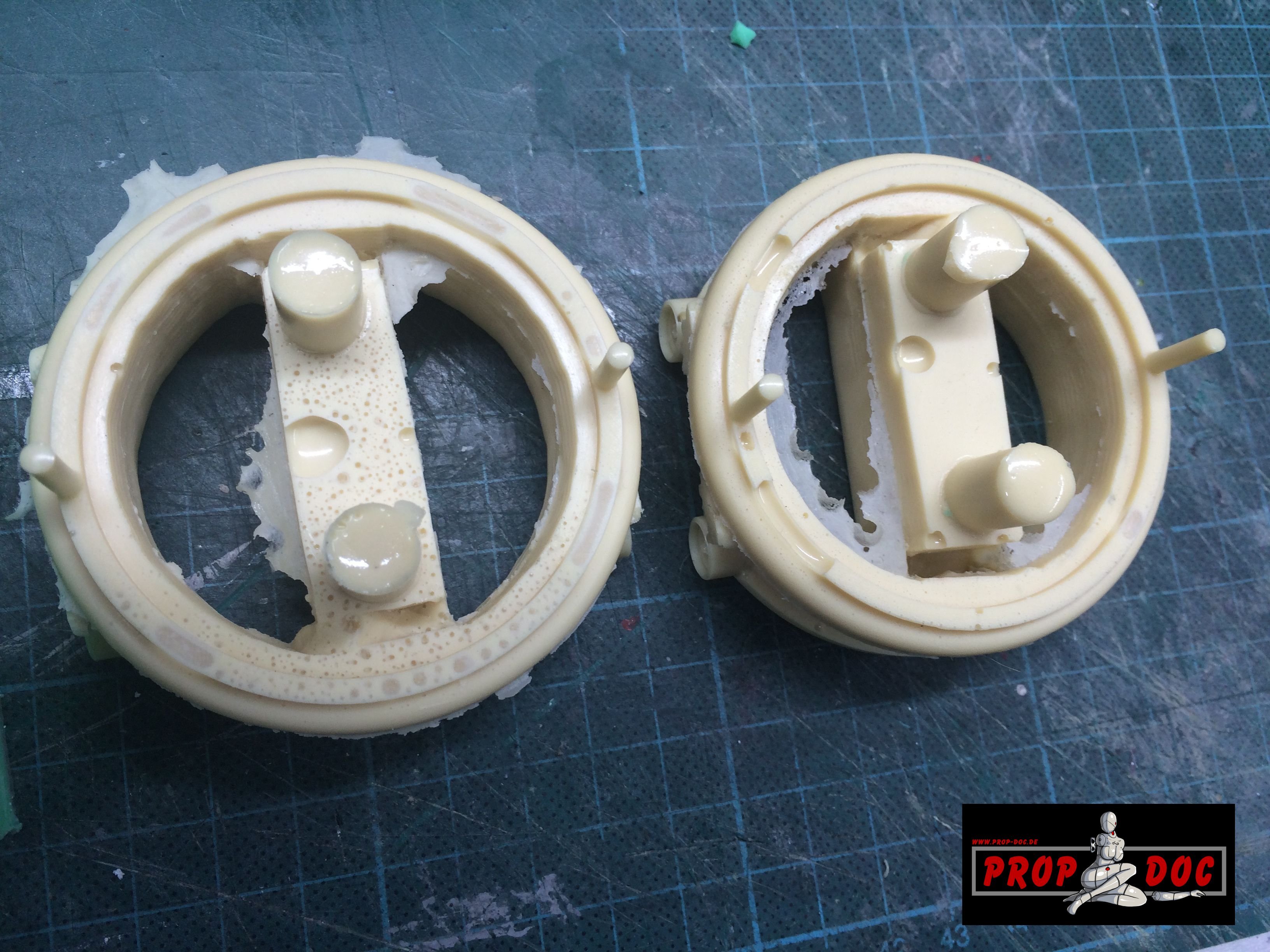

Ich hatte aber keinen Bock einen neue Form zu bauen, also beide Formseiten verwenden, abgießen und zusammenkleben:

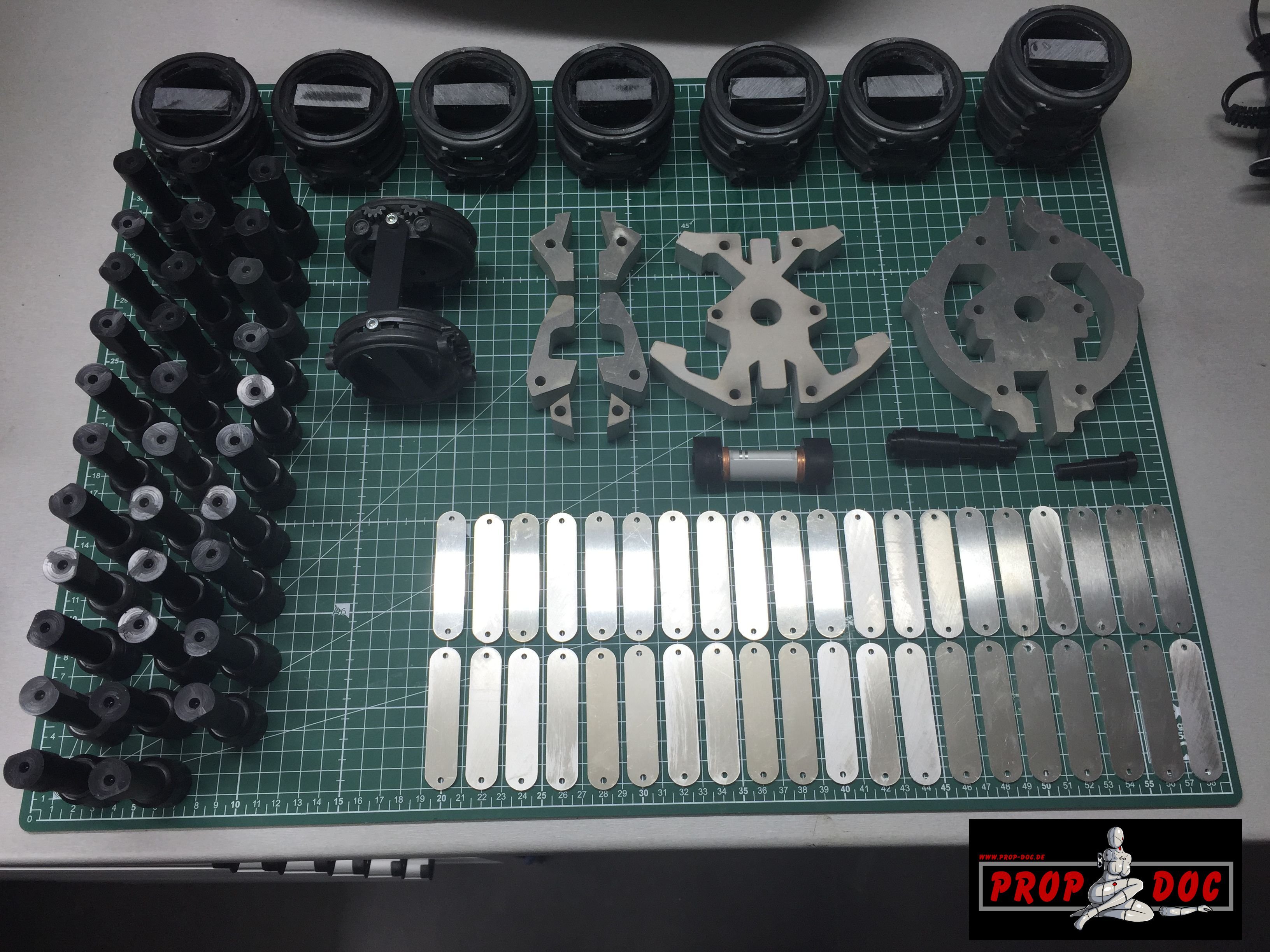

Hier ein Bild des aktuellen Stands:



Die Verbindungsstücke sind aus 2mm Alu gelasert und die Aufnahme des Kopfs aus 20mm Alu wasserstrahlgeschnitten.

Das war's für's erste.

[Galactican]



[struschie]

Sehr schön, das mal zu sehen!
Freue mich sehr aufs erste Mockup. Das ganze Giessen hält echt immer sehr auf, hm?!

[Bernie]

wie schon von anderen gesagt sehr schön. Auch ne  tolle Anleitung.
Und erst der schweizer Käse - zum reinbeißen

Ich find's gut dass du auch die Misserfolge zeigst. Das motiviert ungemein

[emersen]

jetzt bin ich noch gespannter als ohnehin schon...sieht klasse aus...hast du beim formenbau trennlack genommen?

[The Chaos]

JA Geil eh war.

[propdoc]

Keine Trennmittel für mich!

Gibt nur Probleme mit der nachfolgenden Lackierung, da das Trennmittel vom Gussteil komplett entfernt werden muss.

Lohnt sich meiner Meinung nach auch nur, wenn man 100 Teile aus einer Form ziehen muss. Aber wann kommt das schon vor.

Ich hab's noch nie vermisst, aber schmerzliche Erfahrung bei der Lackierung von Teilen gemacht, die andere mit Trennmittel abgegossen haben.

[emersen]

danke für den hinweis thomas, dann weis ich das ich auch in zukunft die finger davon lassen werde

[Hacker Stefan]

Wow jetzt seh ich das erst! Hammerstarke Leistung wieder Thommy. Wo du nur immer wieder die gelaserten Teil herbekommst. Das Ding wird ne Granate!

Konntest du deinen Vacuumpott schon testen an den Formen oder war das noch oldschool?

[propdoc]

Das war noch oldschool. Ich muss demnächst wieder drei Teile abformen, dann werde ich das ing mal testen.

[propdoc]

Moin Mädels

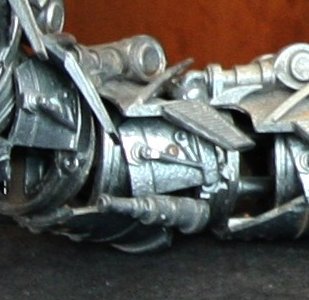

Hat einer ne Ahnung, wie ich die Gussstruktur am besten herstelle? Achtet auf das Teil mit den V-förmig angeordneten Dämpfern.

[dasRoy]

Vieleicht mit Teracottalack oder Granitlack. Das ergibt einen Streuseleffekt.

[Karotte]

Oder mit Plakafarbe unverdünnt dick auftupfen. Gibt auch ne hubbelige Oberfläche.

[The Chaos]

Diese paste von Gunze mit der man auch bei Panzern den rauhen Stahl darstellen kann.

[emersen]

ich würde Roy's idee probieren..hab den terracotta lack selbst schon genommen, der wird dann ähnlich wie sandpapier...sollte ganz gut wirken..

[propdoc]

Danke euch! Ich mach erst mal nenn Test.

[struschie]

Die Japaner verdünnen einfach Tamiya Putty und tupfen das mit dem Finger auf. Ggf anschleifen. Easy!

[propdoc]

Okiday, hier mal ein Update. Bin leider nicht so schnell wie sonst, Gesundheit spielt nicht so richtig mit, aber dank der Feiertage geht's weiter

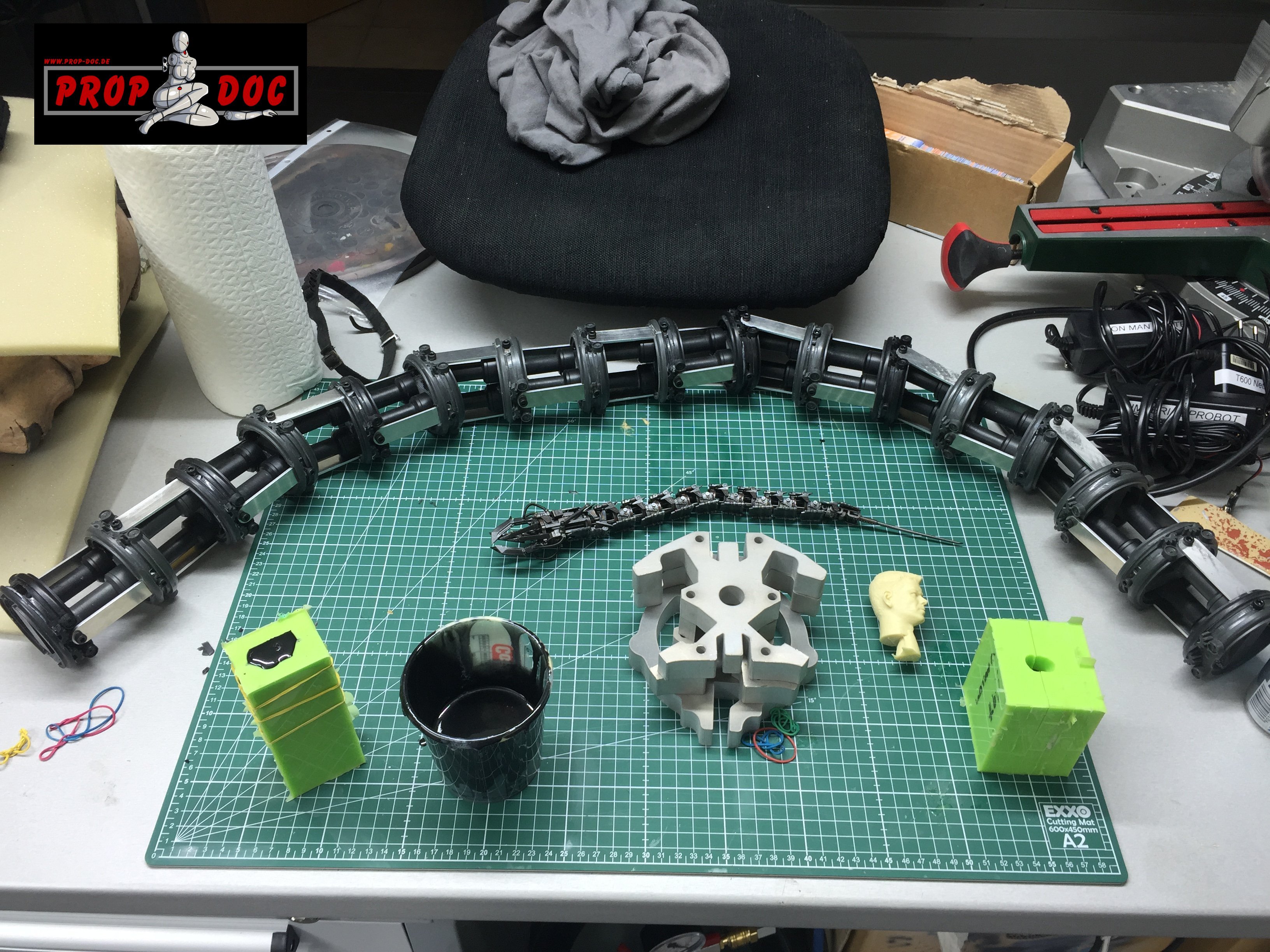

Das "Endoskelett" ist fertig montiert und voll beweglich:



Jetzt geht's an die Platierung.

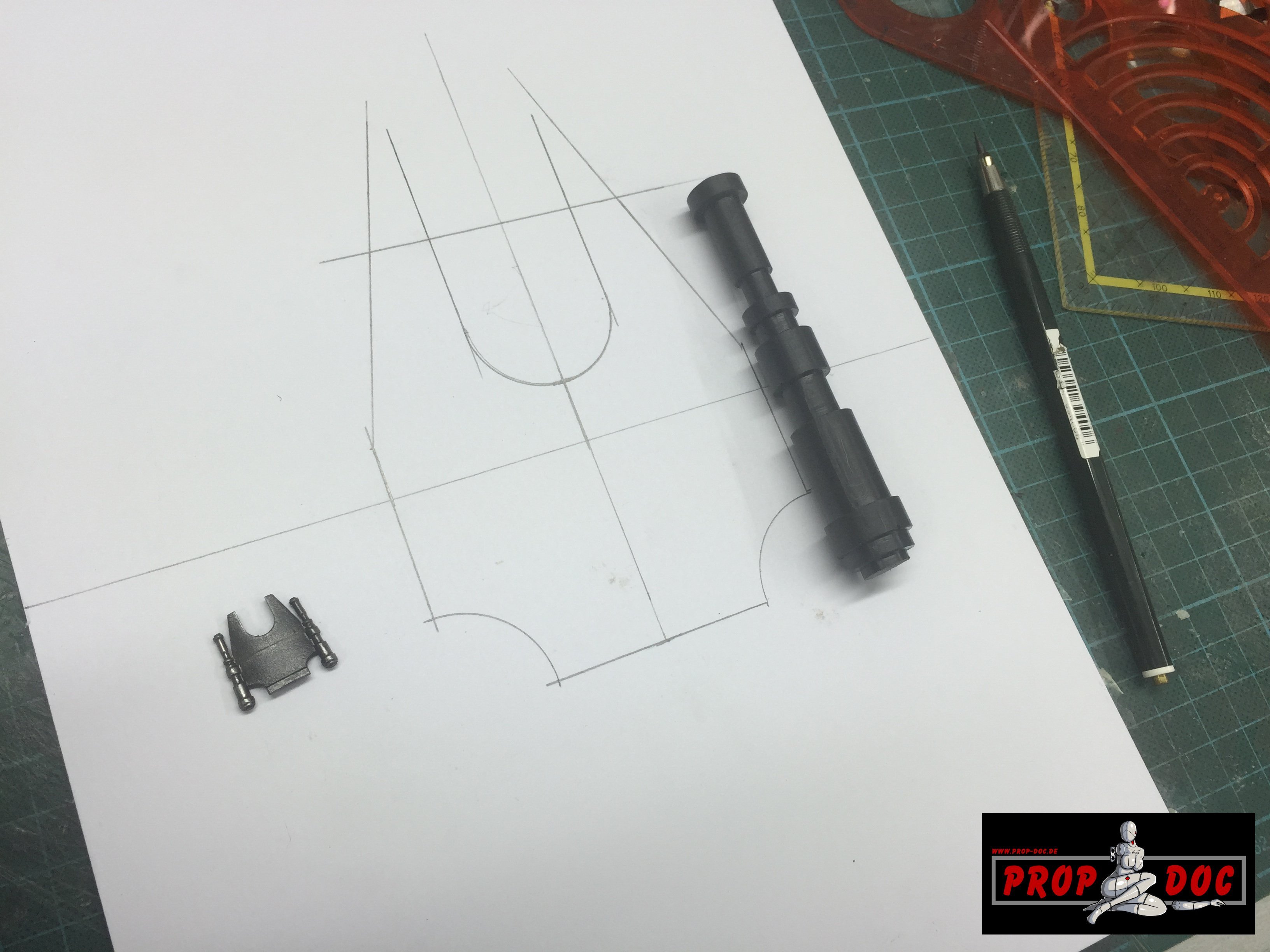

Zeichnung gemacht:

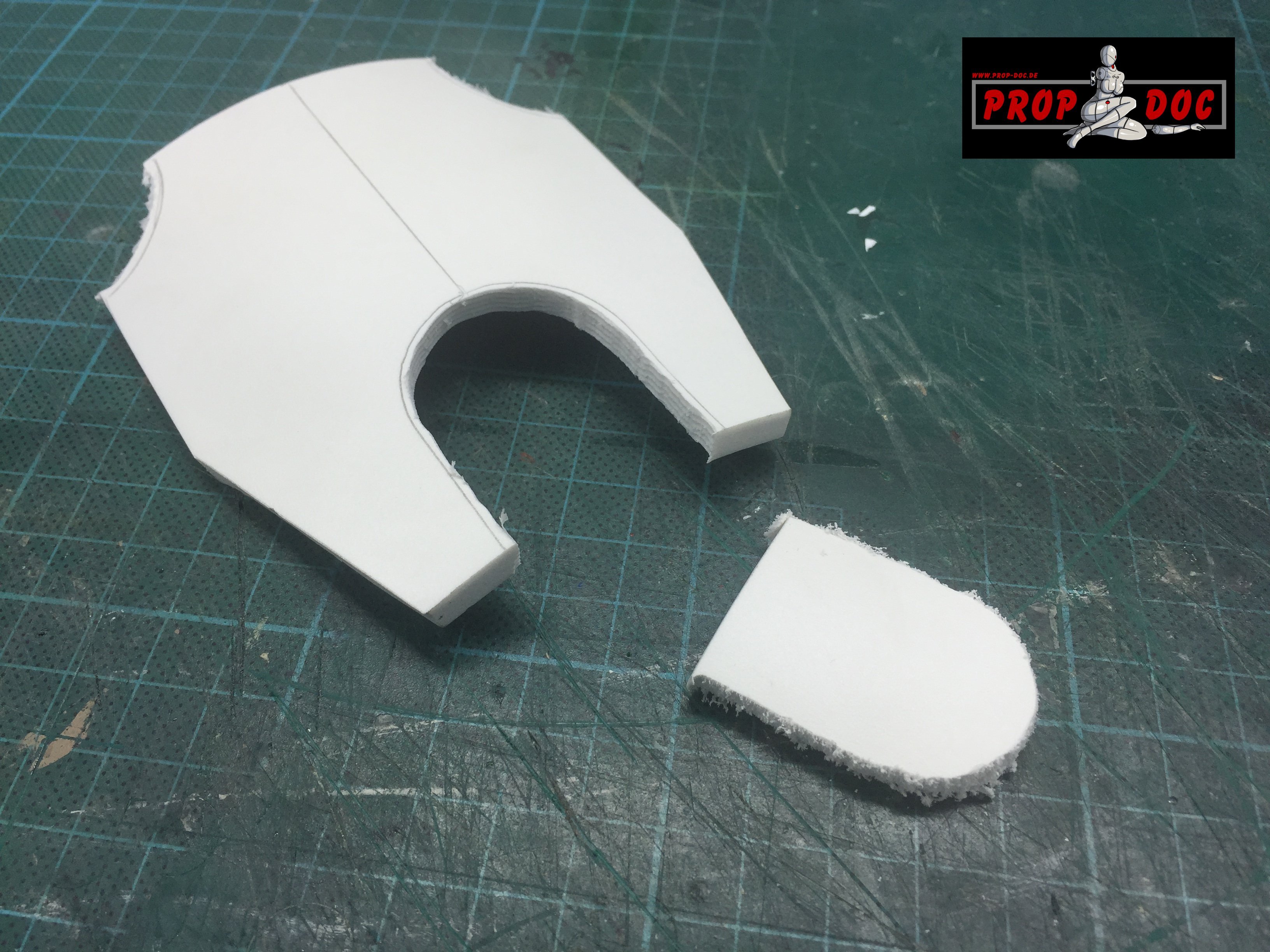

5mm PVC Platte geschnitten und gebogen:

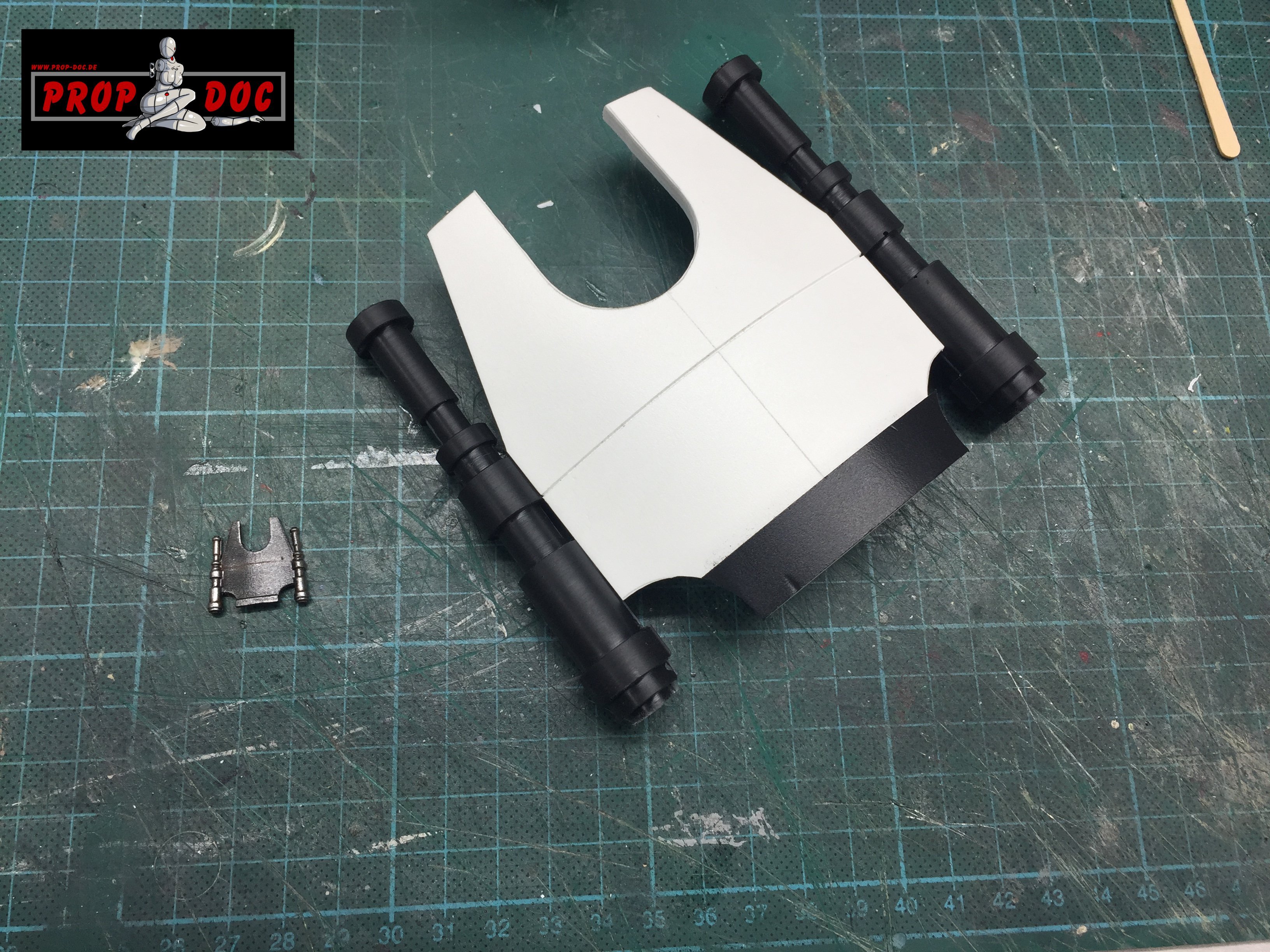

Grobes Mockup:

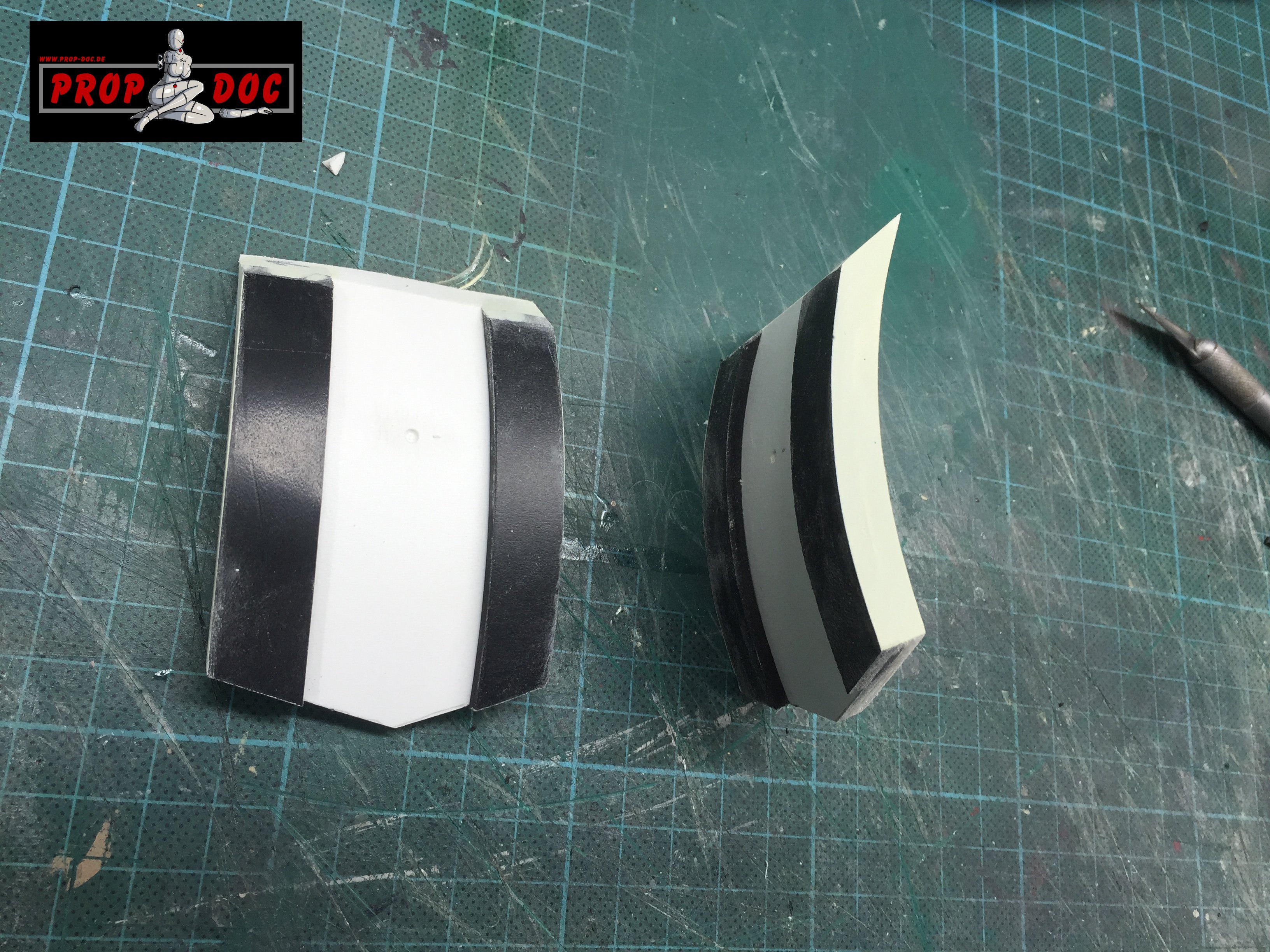

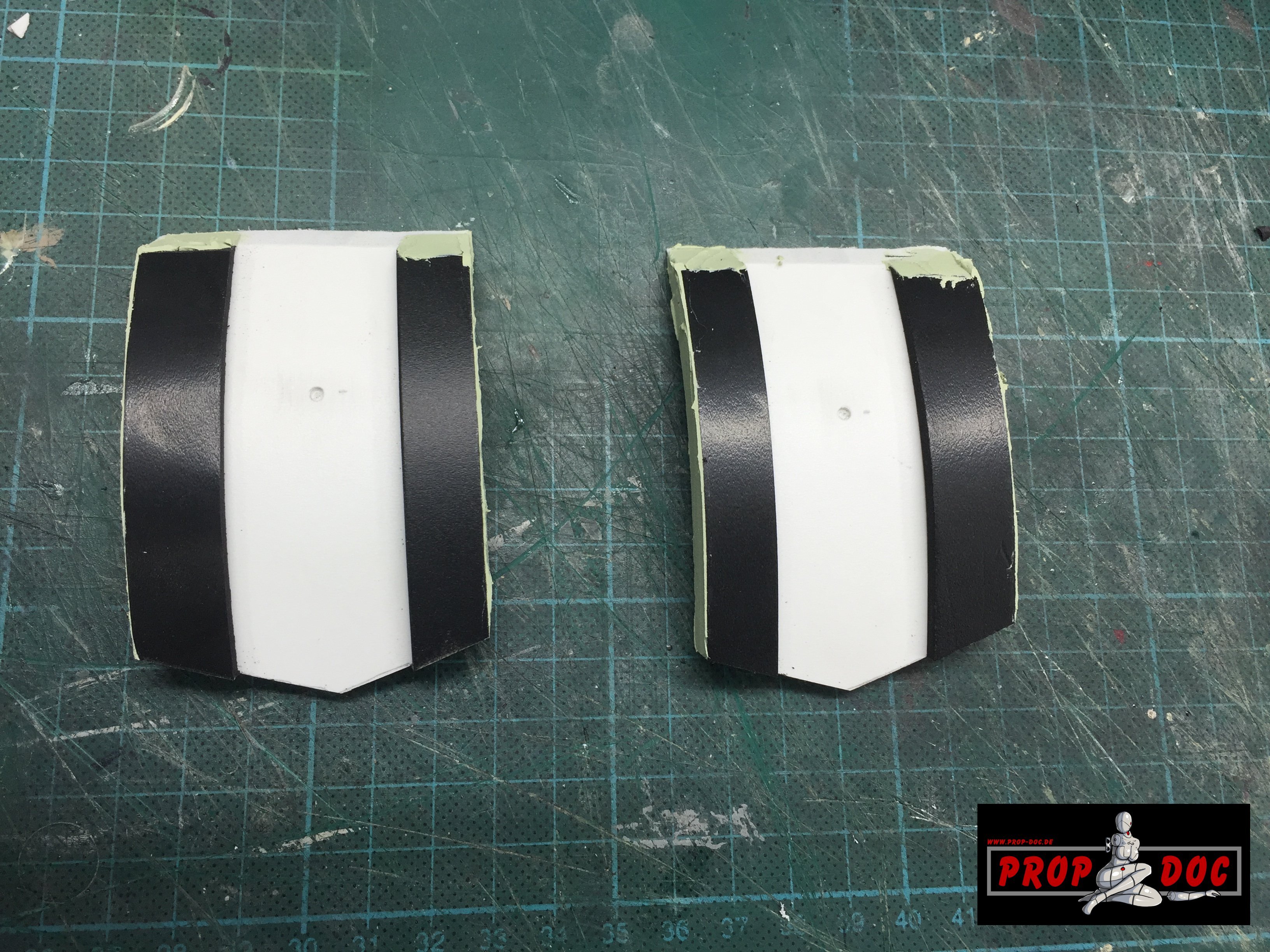

Gleich Vorgehensweise bei den Seitenteilen plus Autospachtel:

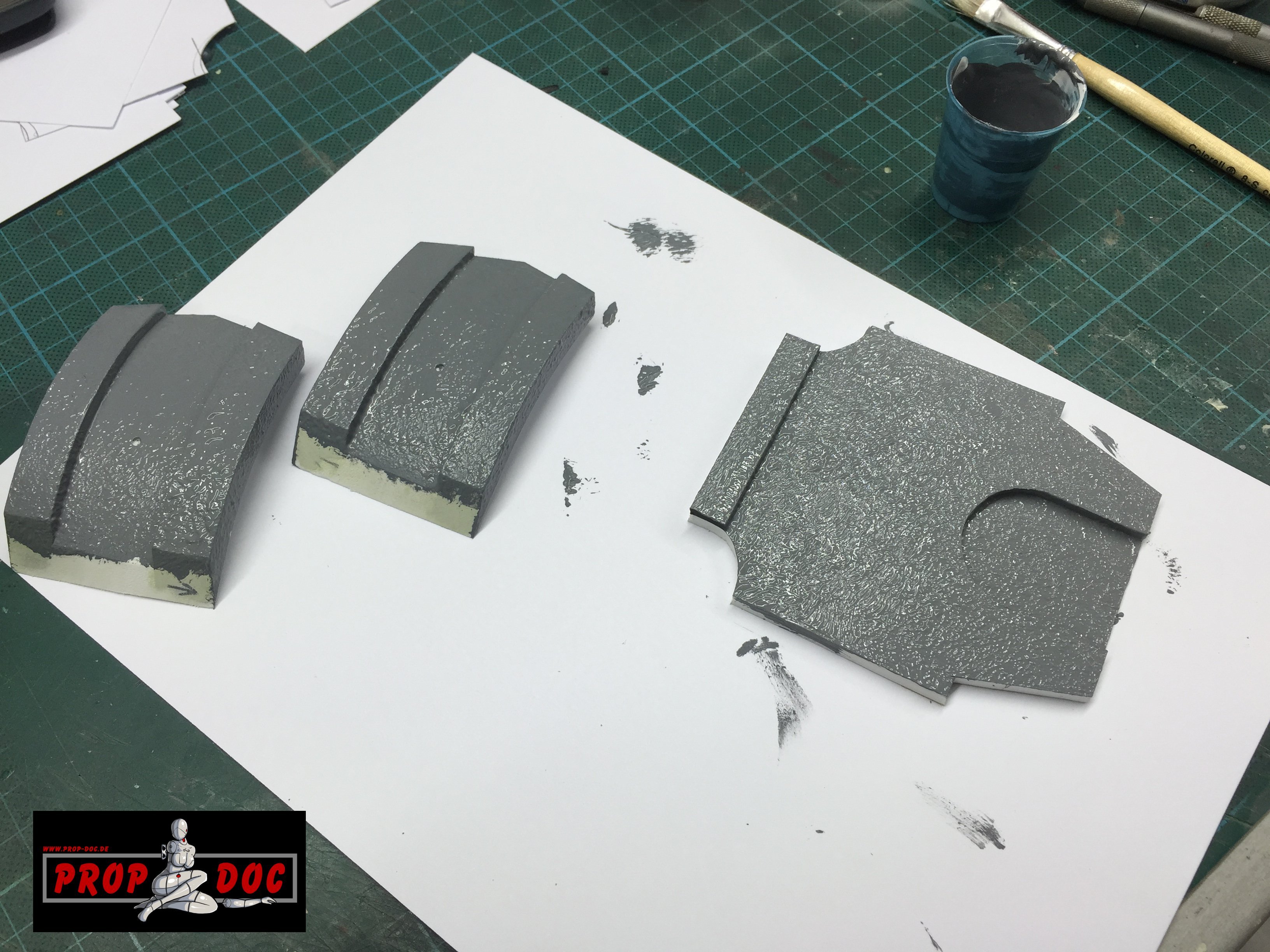

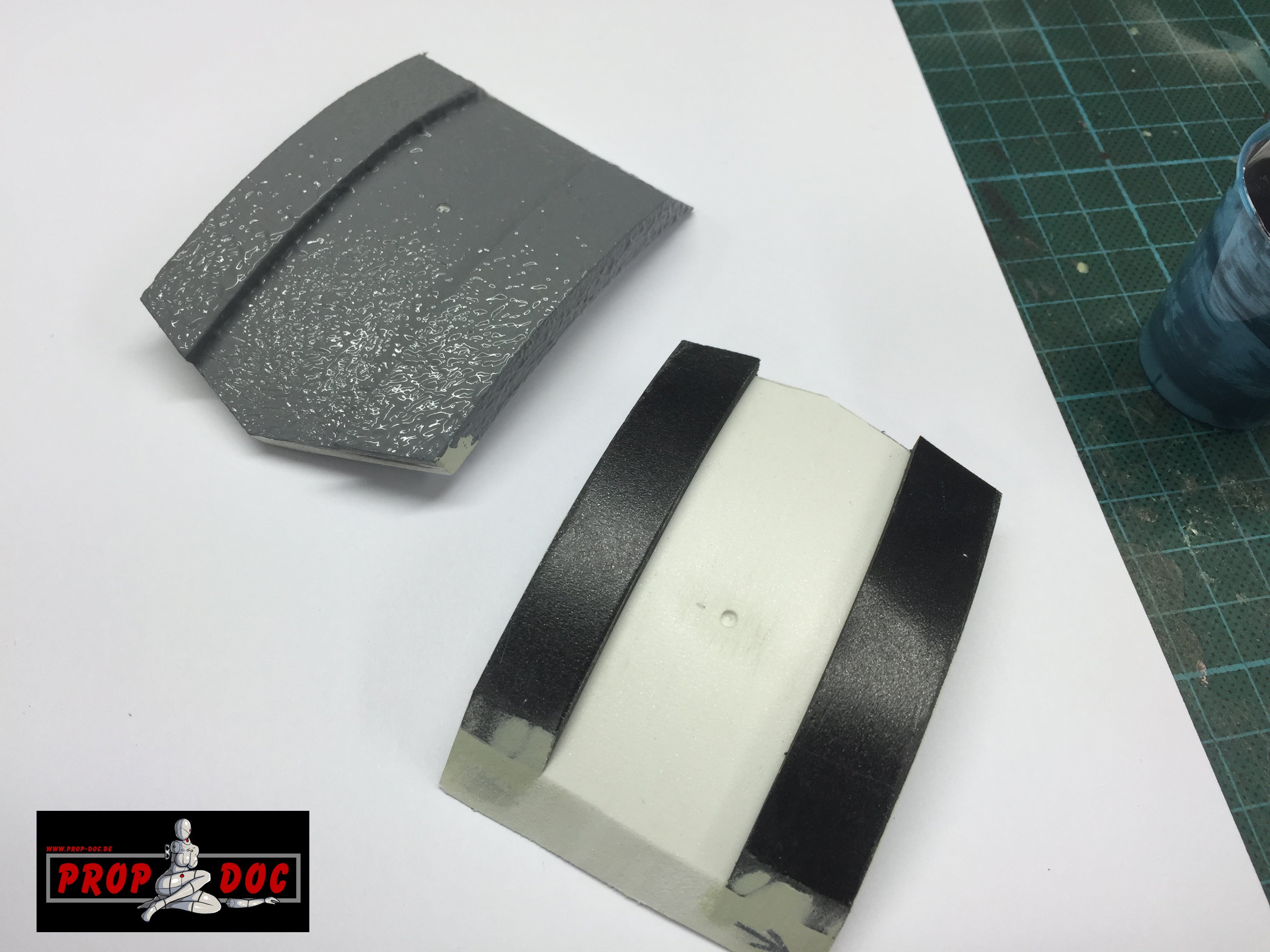

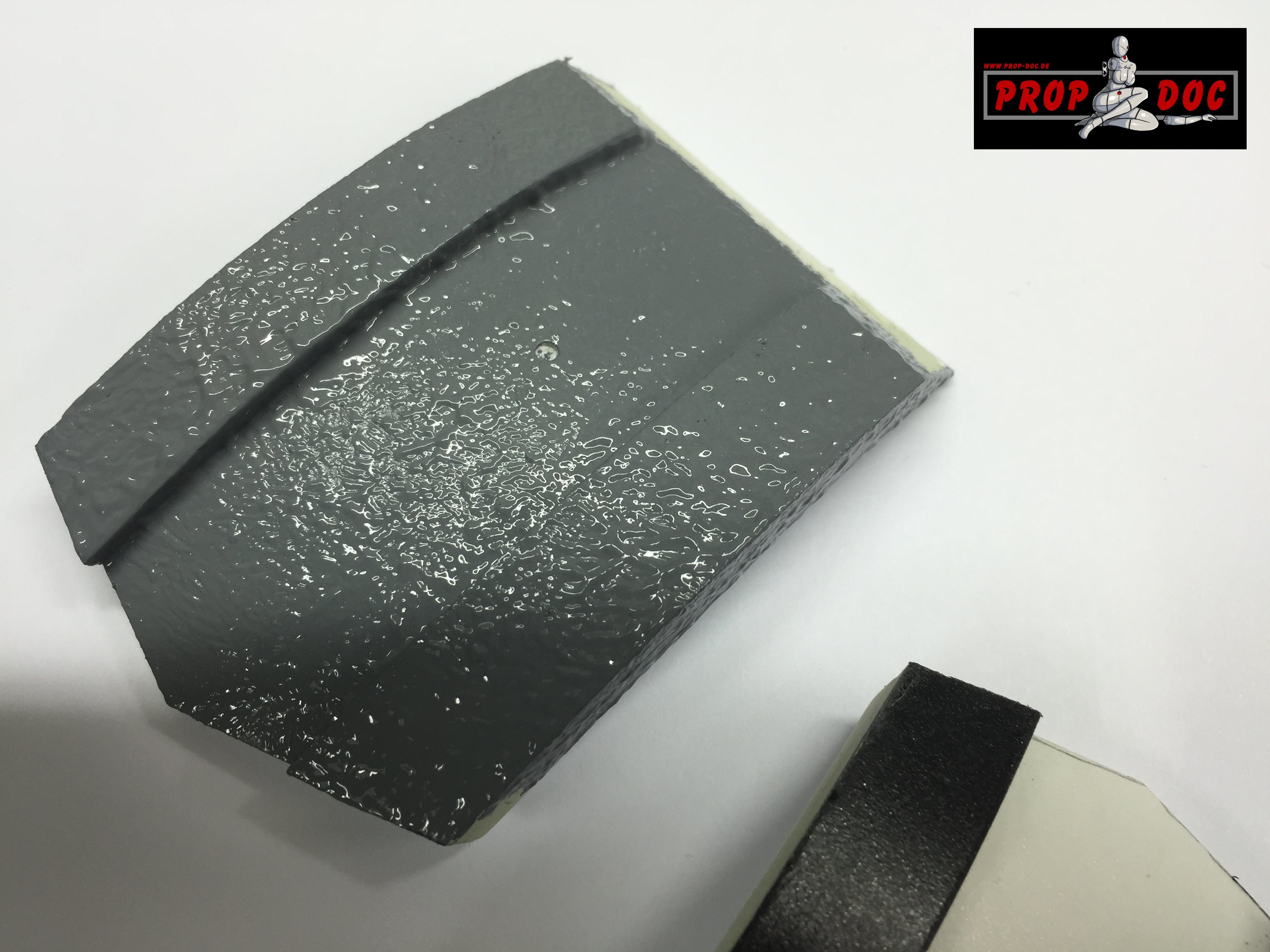

Aus Marabufarbe und Weissleim eine Pampe gemischt und mit Pinsel aufgepupft. Wichtig: Anschließend Luftbläschen rauspusten.









Bis später.

[emersen]

schönes update thomas...die bastelplatten nehme ich auch gerne...bin gespannt wie der effekt rüber kommt wenn es trocken ist.
gute besserung noch..

[dasRoy]

Der Effekt ist wirklich gut, wenn er so bleibt  . Das Problem bei Weissleim ist, das der sich beim trocknen verändert. Bleibt also nur abwarten und Daumen drücken !
